Wyłącznik elektromagnetyczny element przełączający 25x88mm do drzwi otw. w lewo styki bezp. 2NC | 3SE6614-4CA01 Siemens

Alternatywny kod produktu: 3SE66144CA01

Opis i Kluczowe Cechy

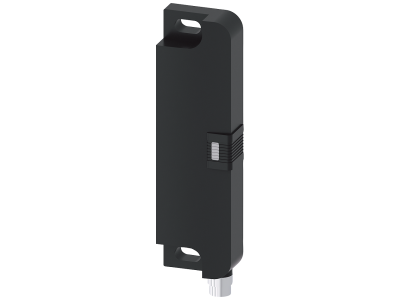

Wyłącznik elektromagnetyczny Siemens Sirius 3SE6614-4CA01 to bezdotykowy element przełączający do monitorowania drzwi, klap i osłon ochronnych. Dzięki kompaktowym wymiarom 25 x 88 mm oraz stykom bezpieczeństwa 2NC zapewnia niezawodną sygnalizację otwarcia w obwodach bezpieczeństwa. Wyposażony w diodę LED do szybkiej diagnostyki i złącze M8 4-biegunowe z kombinowanym przyłączem śrubowo-zatrzaskowym, ułatwia instalację i skraca czas przestoju maszyny.

• Styki bezpieczeństwa 2NC: Dwa styki normalnie zamknięte w redundancji – w przypadku przerwania obwodu maszyna zostaje natychmiast zatrzymana, spełniając najwyższe wymagania bezpieczeństwa.
• Bezdotykowe kodowanie magnetyczne: Odporność na manipulację i nieautoryzowane ominięcie zabezpieczenia – przełączanie bez zużycia mechanicznego, co gwarantuje długą żywotność.
• Dioda LED do diagnostyki: Sygnalizacja stanu przełącznika umożliwia szybkie lokalizowanie usterek bez demontażu, minimalizując czas przestoju.

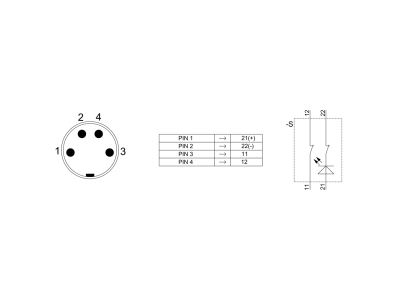

• Złącze M8 4-biegunowe z przyłączem kombinowanym: Szybkie podłączanie przewodów – zarówno śrubowe, jak i zatrzaskowe – zapewnia elastyczność instalacji.

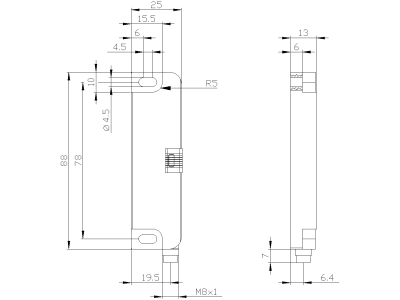

• Kompaktowa obudowa 25 x 88 mm: Oszczędność miejsca w rozdzielnicy lub na ramie drzwi, idealna do ograniczonych przestrzeni.

Zgodność z Normami

Produkt spełnia wymagania bezpieczeństwa dla poziomu PL e (zgodnie z EN ISO 13849-1) oraz SIL 3 (zgodnie z IEC 61508). Posiada certyfikat CE i jest przeznaczony do stosowania w systemach bezpieczeństwa maszyn zgodnych z dyrektywą maszynową.

Zastosowanie

Wyłącznik elektromagnetyczny 3SE6614-4CA01 jest dedykowany do bezdotykowego monitorowania stanu ochronnych drzwi, klap i osłon w maszynach przemysłowych. Jego kodowanie magnetyczne uniemożliwia ominięcie zabezpieczenia, co czyni go rozwiązaniem dla aplikacji wymagających wysokiego poziomu bezpieczeństwa.

• Monitorowanie drzwi ochronnych otwieranych w lewo – montowany na ramie, z magnesem na skrzydle drzwi (pasuje magnes 3SE6714-2CA lub obrócony o 90° 3SE6724-2CA).
• Blokada dostępu do stref niebezpiecznych w obrabiarkach, robotach, prasach i pakowarkach.
• Kontrola stanu klap serwisowych i osłon ruchomych części maszyn w przemyśle spożywczym, chemicznym i automotive.
• Element systemów bezpieczeństwa maszyn (safety relays, PLC safety) – przekazanie sygnału do sterownika po otwarciu drzwi.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Należy ściśle przestrzegać dokumentacji technicznej producenta, w tym momentów dokręcania zacisków oraz doboru przekroju przewodów do obciążenia. Produkt montuje się na płaskiej powierzchni (rama drzwi lub odpowiednia szyna) za pomocą dostarczonych elementów mocujących. Przed uruchomieniem zaleca się sprawdzenie poprawności działania styku i diody LED.

FAQ

• Czy dioda LED wskazuje stan styku? Tak, dioda LED świeci, gdy styk 2NC jest zamknięty (drzwi zamknięte). Zanik świecenia oznacza otwarcie obwodu – umożliwia szybką diagnostykę bez demontażu.
• Jaki jest stopień ochrony tego wyłącznika? Dane techniczne nie podają konkretnej wartości IP. W typowych warunkach przemysłowych produkt montowany jest wewnątrz rozdzielnic, co zapewnia ochronę przed kurzem i wilgocią. Należy uwzględnić warunki środowiskowe zgodnie z dokumentacją producenta.
• Czy potrzebny jest dodatkowy magnes do działania? Tak, do współpracy z wyłącznikiem wymagany jest magnes włączający (np. Siemens 3SE6714-2CA do drzwi lewych lub 3SE6724-2CA obrócony o 90°). Magnes nie wchodzi w skład zestawu – należy go zamówić osobno.
