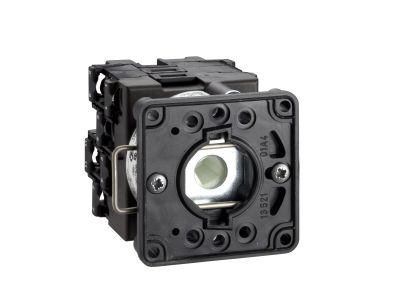

Przełącznik krzywkowy Harmony K korpus 2 bieguny 90° 12 A fi 22 mm | K1B1002H Schneider Electric

Opis i Kluczowe Cechy

Przełącznik krzywkowy Harmony K firmy Schneider Electric (symbol K1B1002H) to dwubiegunowy element sterowniczy o kącie obrotu 90° i prądzie znamionowym 12 A. Zaprojektowany do montażu w otworze o średnicy 22 mm – zapewnia ergonomiczną i pewną obsługę w szafach sterowniczych i panelach operatorskich. Kompaktowa budowa korpusu pozwala na łatwą integrację z innymi elementami systemów automatyki.

• 2 bieguny: Umożliwia równoczesne przełączanie dwóch niezależnych obwodów elektrycznych, oszczędzając miejsce i upraszczając instalację.
• Prąd znamionowy 12 A: Gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu, bez ryzyka przegrzania styków.
• Kąt obrotu 90°: Wyraźnie określone położenia załącz/wyłącz ułatwiają szybką i jednoznaczną identyfikację stanu pracy.
• Średnica montażowa 22 mm: Uniwersalny wymiar pasujący do standardowych otworów w panelach, puszkach i szafach sterowniczych.
• Seria Harmony K: Sprawdzona w przemyśle konstrukcja Schneider Electric – niezawodność i wytrzymałość w codziennej eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami dyrektyw niskonapięciowych Unii Europejskiej i posiada oznaczenie CE. Spełnia międzynarodowe standardy branżowe dotyczące aparatury sterowniczej i łączeniowej. Szczegółowe informacje o konkretnych normach dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik krzywkowy K1B1002H znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne, bezpieczne przełączanie obwodów w instalacjach przemysłowych i budynkowych.

• Sterowanie pracą silników elektrycznych (załącz/wyłącz) w maszynach i urządzeniach.
• Przełączanie trybów pracy – ręczny/automatyczny – w szafach sterowniczych.
• Załączanie oświetlenia lub sygnalizacji w panelach operatorskich.
• Generowanie sygnałów do styczników, przekaźników lub wejść PLC w automatyce.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany. Przełącznik montuje się w otworze o średnicy 22 mm w panelu lub szafie. Połączeń przewodów dokonaj zgodnie ze schematem podłączeniowym producenta, stosując odpowiednie narzędzia. Moment dokręcania zacisków oraz przekrój przewodów dobierz według dokumentacji technicznej – dla prądu 12 A zalecany jest przekrój min. 1,5 mm² (w zależności od długości i warunków pracy). Po zakończeniu montażu sprawdź poprawność działania przełącznika.

FAQ

• Czy przełącznik K1B1002H jest podświetlany? Nie, model K1B1002H nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu pracy można zastosować osobne lampki sygnalizacyjne z serii Harmony (np. z modułami LED).
• Jaki jest stopień ochrony IP tego przełącznika? Producent nie podaje stopnia ochrony dla samego korpusu przełącznika. Po zamontowaniu w panelu o odpowiednim IP (np. IP54) całość może osiągnąć deklarowaną szczelność. Zalecamy sprawdzenie karty katalogowej dla konkretnego zastosowania.
• Ile położeń ma przełącznik i jaki jest tryb pracy styków? Przełącznik ma dwa stabilne położenia (90°). Dokładna konfiguracja styków (np. zwierne/przełączne) jest określona w schemacie producenta dołączonym do urządzenia. W modelu K1B1002H przełączane są dwa obwody, ale szczegóły (np. typ styku) należy potwierdzić w dokumentacji technicznej.
