Przełącznik krzywkowy Harmony K 3P, 12A, zaciski śrubowe | K1F027MLH Schneider Electric

Opis i Kluczowe Cechy

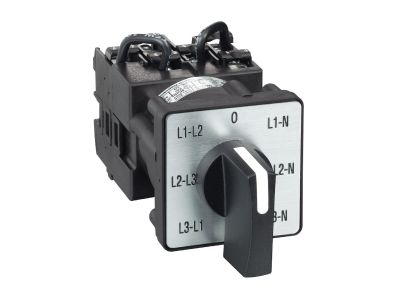

Przełącznik krzywkowy Harmony K o symbolu K1F027MLH to trzybiegunowe urządzenie sterujące (3P) o prądzie znamionowym 12 A, wyposażone w zaciski śrubowe. Przeznaczony do manualnego przełączania obwodów elektrycznych, zapewnia bezpieczne i powtarzalne zmiany stanu pracy instalacji. Dzięki kompaktowej konstrukcji i przystosowaniu do montażu na szynie TH35 sprawdza się w rozdzielnicach oraz szafach sterowniczych.

• Prąd znamionowy 12 A: umożliwia bezpieczne sterowanie obwodami o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania styków w normalnych warunkach pracy.
• Konfiguracja 3P (trzy bieguny): pozwala na jednoczesne przełączanie trzech faz, co jest typowe dla obwodów trójfazowych w maszynach i instalacjach przemysłowych.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów o odpowiednim przekroju, ułatwiając montaż oraz późniejsze prace serwisowe.
• Mechanizm krzywkowy: gwarantuje wyraźnie wyczuwalne pozycje załączania i wyłączania, co zwiększa precyzję obsługi i ogranicza ryzyko przypadkowej zmiany stanu.
• Przeznaczenie do montażu na szynie TH35: umożliwia szybki i uporządkowany montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Przełącznik krzywkowy Harmony K K1F027MLH został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami DIN obowiązującymi dla aparatury modułowej. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i niskiego napięcia. (Konkretne numery norm nie zostały podane w danych producenta).

Zastosowanie

Przełącznik krzywkowy K1F027MLH sprawdza się wszędzie tam, gdzie wymagane jest ręczne, wielobiegunowe załączanie i wyłączanie obwodów elektrycznych. Znajduje zastosowanie w sterowaniu maszynami, instalacjach przemysłowych oraz w systemach automatyki budynkowej.

• Manulne przełączanie zasilania trójfazowych odbiorników, takich jak silniki, grzałki czy wentylatory.
• Sterowanie impulsowe styczników i przekaźników w szafach sterowniczych.
• Wybór źródła zasilania lub zmiana konfiguracji obwodów w rozdzielnicach.
• Zastosowania w małych i średnich instalacjach przemysłowych oraz warsztatach.

Wskazówki Montażowe

Montaż przełącznika krzywkowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielni lub szafie sterowniczej. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój podłączanych przewodów dobierz do prądu znamionowego 12 A, uwzględniając typ izolacji i warunki otoczenia.

FAQ

• Czy przełącznik jest podświetlany? W modelu K1F027MLH nie przewidziano wbudowanego podświetlenia. Urządzenie ma formę klasycznego przełącznika krzywkowego bez elementów sygnalizacyjnych.
• Jaki stopień ochrony ma ten przełącznik? Producent nie podał konkretnego stopnia IP. Zazwyczaj aparatura modułowa montowana wewnątrz rozdzielnic zapewnia ochronę na poziomie IP20 (ochrona przed ciałami stałymi o średnicy >12 mm). W przypadku innych wymagań należy zastosować dodatkowe osłony.
• W jakim trybie pracy działają styki? Przełącznik krzywkowy działa w trybie przełącznym – w każdej pozycji krzywki styki zmieniają swój stan (załączony/wyłączony) dla każdego z trzech biegunów. Szczegółowy schemat połączeń znajduje się w karcie katalogowej produktu.
