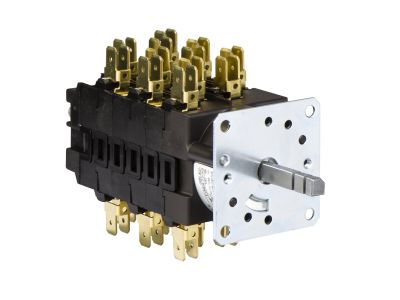

Przełącznik krzywkowy Harmony K 10NO 2NC | K1SM1A7LNS04 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik krzywkowy Harmony K firmy Schneider Electric, oznaczony symbolem K1SM1A7LNS04, to wielostykowe urządzenie sterujące z konfiguracją 10 styków normalnie otwartych (NO) i 2 styków normalnie zamkniętych (NC). Taka liczba torów umożliwia jednoczesne sterowanie wieloma obwodami w instalacjach przemysłowych i budynkowych, redukując liczbę potrzebnych elementów. Dzięki mechanizmowi krzywkowemu zapewnia wyraźne przełączanie pozycji i wysoką niezawodność w ciężkich warunkach pracy.

• 10 styków NO i 2 styki NC: Umożliwia sterowanie nawet 12 niezależnymi obwodami przy użyciu jednego elementu, co upraszcza rozdzielnicę i oszczędza miejsce.
• Mechanizm krzywkowy: Gwarantuje stabilne utrzymanie wybranej pozycji bez ryzyka przypadkowego przełączenia, zwiększając bezpieczeństwo pracy.
• Seria Harmony K: Sprawdzona w przemyśle rodzina aparatury sterowniczej Schneider Electric, znana z trwałości i odporności na wibracje.
• Montaż na szynie DIN: Standardowo instalowany w rozdzielnicach na szynie TH35, co ułatwia szybką zabudowę i ewentualną rozbudowę układu.
• Kompaktowa szerokość modułu: Zajmuje określoną liczbę modułów (zależną od liczby styków), co pozwala na optymalne wykorzystanie przestrzeni w szafie sterowniczej.

Zgodność z Normami

Przełącznik krzywkowy Harmony K spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Produkt został zaprojektowany zgodnie z wytycznymi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej, co gwarantuje jego niezawodne działanie w typowych zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Dzięki dużej liczbie styków i przejrzystemu mechanizmowi przełączania, model K1SM1A7LNS04 doskonale sprawdza się w zadaniach wymagających zaawansowanego sterowania wieloma odbiornikami jednocześnie.

• Sterowanie grupami oświetlenia w halach produkcyjnych, magazynach lub obiektach komercyjnych.
• Przełączanie impulsów sterujących dla styczników, przekaźników lub modułów PLC w rozdzielnicach automatyki.
• Zmiana trybów pracy maszyn – np. wybór sekwencji operacji w liniach technologicznych.
• Zastosowanie w systemach automatyki budynkowej, gdzie wymagane jest scentralizowane przełączanie kilku obwodów jednocześnie.

Wskazówki Montażowe

Przełącznik krzywkowy powinien być montowany przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie od wszystkich obwodów, które będą podłączone do styków. Zaciski przewodów dokręcać momentem zgodnym z dokumentacją techniczną producenta, dobierając przekrój żył do przewidywanego prądu roboczego. Po zakończeniu montażu zaleca się sprawdzić poprawność działania wszystkich torów.

FAQ

• Jaka jest konfiguracja styków tego przełącznika? Model K1SM1A7LNS04 posiada 10 styków normalnie otwartych (NO) i 2 styki normalnie zamknięte (NC). Łącznie umożliwia przełączanie 12 niezależnych obwodów.
• Czy przełącznik ma podświetlenie pozycji? Nie, ten przełącznik krzywkowy nie jest wyposażony w podświetlenie. Jest to mechaniczne urządzenie przełączające, a informację o aktualnej pozycji uzyskuje się wizualnie z położenia dźwigni.
• Czy przełącznik nadaje się do bezpośredniego sterowania silnikiem? Przełącznik może być używany w obwodach sterowania silników, jednak parametry prądowe i napięciowe należy sprawdzić w karcie katalogowej producenta. W przypadku obciążeń indukcyjnych (np. silników) konieczna może być dodatkowa ochrona styków przez dławiki lub warystory.
