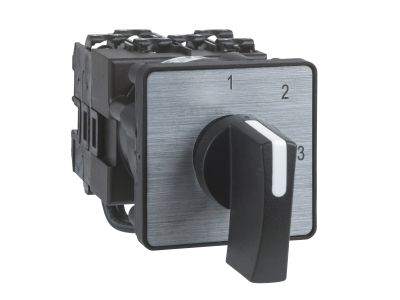

Przełącznik krzywkowy, 4P 2-pozycyjny plus pozycja „0” PC 20A | K2H004ULH Schneider Electric

Opis i Kluczowe Cechy

Przełącznik krzywkowy o symbolu K2H004ULH to 4-biegunowe urządzenie przeznaczone do sterowania obwodami elektrycznymi. Umożliwia wybór dwóch pozycji roboczych oraz pozycji wyłączenia („0”), co daje elastyczność w zarządzaniu obciążeniem. Prąd znamionowy 20 A pozwala na bezpieczną pracę w obwodach o znacznym poborze mocy bez ryzyka przegrzania styków.

• 4 bieguny (4P): Umożliwiają jednoczesne przełączanie trzech faz i przewodu neutralnego w układach trójfazowych, co upraszcza instalację i zapewnia kompletne odłączenie zasilania.
• 2 pozycje robocze + pozycja „0”: Dwie stabilne pozycje załączenia oraz wyraźnie oznaczona pozycja wyłączenia – idealne do pracy w trybie ręcznego sterowania lub przełączania źródeł.
• Prąd znamionowy 20 A: Gwarantuje pewne łączenie obciążeń o mocy do kilku kilowatów (przy napięciu 230/400 V AC) bez przeciążania styków.
• Konstrukcja krzywkowa: Mechanizm zapewnia wyraźny przeskok i powtarzalną sekwencję przełączania, co zwiększa trwałość i bezpieczeństwo użytkowania.
• Szerokość modułu: Standardowa szerokość odpowiadająca 3–4 modułom (szczegóły w karcie katalogowej), co ułatwia montaż w rozdzielnicach na szynie TH35.

Zgodność z Normami

Przełącznik krzywkowy K2H004ULH spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Każdy egzemplarz podlega kontroli jakości zgodnie z obowiązującymi standardami dla aparatury modułowej.

Zastosowanie

Dzięki 4-biegunowej budowie i prądowi 20 A przełącznik sprawdza się w instalacjach przemysłowych i budynkowych, gdzie wymagane jest ręczne przełączanie obwodów. Oto typowe scenariusze użycia:

• Sterowanie silnikami trójfazowymi – jako wyłącznik główny lub przełącznik trybu pracy (gwiazda/trójkąt).
• Przełączanie źródeł zasilania (np. sieć–agregat) w rozdzielniach rezerwowych.
• Sygnalizacja i załączanie odbiorników w szafach sterowniczych automatyki budynkowej.
• Ręczne odłączanie obwodów technologicznych w maszynach i urządzeniach produkcyjnych.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu 20 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdź poprawność połączeń i działanie mechanizmu krzywkowego.

FAQ

• Czy przełącznik ma podświetlenie? Nie, w standardowej wersji K2H004ULH nie przewidziano podświetlenia – pozycja przełącznika widoczna jest na podstawie ustawienia dźwigni.
• Jaki stopień ochrony ma przełącznik? Produkt nie ma określonego stopnia IP w przekazanych danych – w typowych zastosowaniach montowany jest wewnątrz rozdzielnicy (IP20).
• Czy przełącznik pracuje w trybie zwiernym/rozłącznym? Jako przełącznik krzywkowy 4P z pozycją zero realizuje funkcję rozłączną – w pozycji „0” wszystkie bieguny są rozwarte, w pozostałych pozycjach załączone.
