Przełącznik krzywkowy 3P 32A, mocowanie śrubowe | K30C003AP Schneider Electric

Opis i Kluczowe Cechy

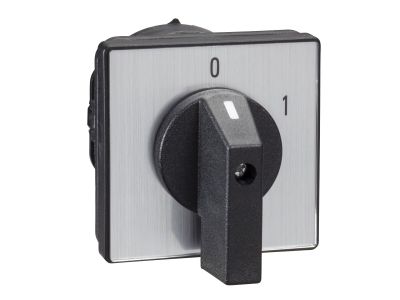

Przełącznik krzywkowy K30C003AP z gamy Harmony K to trójbiegunowy przełącznik o znamionowym prądzie cieplnym Ith 32 A, przeznaczony do montażu przedniego. Dzięki prądowi 32 A umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Posiada dwa położenia łączeniowe (0° i 60°) oraz stopień ochrony IP40.

• Znamionowy prąd cieplny Ith 32 A: zapewnia bezpieczną pracę w obwodach trójfazowych o obciążeniu do 32 A, minimalizując ryzyko przegrzania styków.
• Trzy bieguny (3P): umożliwia jednoczesne przełączanie trzech faz w obwodach trójfazowych.
• Dwa położenia łączeniowe 0° i 60°: wyraźna pozycja włącz/wyłącz z kątowym przesuwem dźwigni, co ułatwia identyfikację stanu.
• Montaż przedni: łatwy montaż w płycie czołowej obudowy, bez potrzeby dostępu od tyłu.
• Stopień ochrony IP40: chroni przed dostępem do części wewnętrznych przez narzędzia o średnicy powyżej 1 mm oraz przed bryzgami wody (w odpowiedniej obudowie).

Zgodność z Normami

Przełącznik krzywkowy K30C003AP spełnia wymagania normy IEC 529 oraz NF C 20-010 w zakresie stopnia ochrony IP40. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przełącznik krzywkowy 3P 32 A znajduje zastosowanie w sterowaniu i rozdzielaniu obwodów elektrycznych, szczególnie w układach trójfazowych.

• Sterowanie silnikami i odbiornikami trójfazowymi w maszynach przemysłowych.
• Przełączanie zasilania w rozdzielnicach – funkcja łącznika głównego.
• Rozdzielanie obwodów w instalacjach tymczasowych i stałych.
• Jako przełącznik wyboru trybu pracy w szafach sterowniczych.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się w płycie czołowej (montaż przedni) przy użyciu odpowiednich otworów montażowych. Przekrój przewodów należy dobrać do prądu znamionowego 32 A, a zaciski śrubowe dokręcić momentem zgodnym z dokumentacją producenta. Przed uruchomieniem sprawdzić poprawność połączeń i ustawienie położenia dźwigni.

FAQ

• Czy przełącznik posiada podświetlenie? Nie, przełącznik K30C003AP jest wyposażony wyłącznie w dźwignię obrotową, nie zawiera elementów podświetlających.
• Jaki stopień ochrony ma przełącznik? Przełącznik posiada stopień ochrony IP40 zgodnie z IEC 529 i NF C 20-010, co oznacza ochronę przed dostępem do części wewnętrznych przez narzędzia o średnicy powyżej 1 mm oraz przed bryzgami wody.
• Jaki jest tryb pracy styku? Przełącznik działa jako łącznik – w pozycji 0° styki są rozwarte, w pozycji 60° zwarte. Nie posiada samopowrotu (dźwignia nie wraca samoczynnie do pozycji bazowej).
