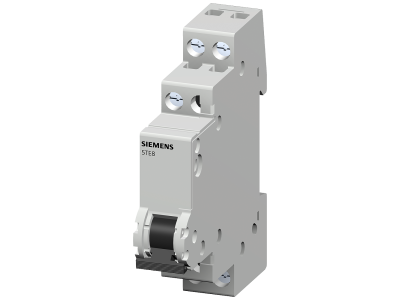

Przełącznik kontrolny 2-pozycyjny (I-II), UE=230VAC IE=20A 1CO | 5TE8161 Siemens

Alternatywny kod produktu: 5TE8161

Opis i Kluczowe Cechy

Przełącznik kontrolny 2-pozycyjny (I-II) Siemens 5TE8161 to element aparatury modułowej dedykowany do sterowania i sygnalizacji w rozdzielnicach oraz szafach sterowniczych. Urządzenie wyposażono w jeden zestyk przełączny (1CO) przystosowany do pracy przy napięciu 230 V AC i prądzie do 20 A, co pozwala na bezpieczne przełączanie obciążeń bez ryzyka przegrzania styków. Szerokość modułu oraz stopień ochrony nie zostały podane w dokumentacji producenta, dlatego przed montażem należy zweryfikować dostępną przestrzeń w rozdzielnicy.

• Napięcie znamionowe 230 V AC: Umożliwia bezpośrednie włączanie i wyłączanie obwodów oświetleniowych, silników małej mocy oraz innych odbiorników jednofazowych.
• Prąd znamionowy 20 A: Gwarantuje bezpieczną pracę przy znacznym obciążeniu – styki zachowują trwałość i nie ulegają przegrzaniu nawet przy długotrwałym przepływie prądu.
• Zestyk przełączny 1CO (1-biegunowy przełączny): Daje możliwość wyboru jednej z dwóch dróg obwodu – idealny do realizacji funkcji kontrolnych, przełączania źródeł sygnału lub zadawania stanów logicznych.
• 2-pozycyjna dźwignia (I-II): Intuicyjna obsługa – wyraźne położenia Zał./Wył. lub Wybór 1/Wybór 2, ułatwiające instalatorowi i użytkownikowi szybkie sterowanie.
• Kompatybilność z szyną TH35 (DIN): Szybki i pewny montaż w rozdzielnicach modułowych, zgodny z systemem aparatury Siemens SENTRON.

Zgodność z Normami

Przełącznik 5TE8161 jest zgodny z wymaganiami obowiązujących norm europejskich oraz posiada certyfikację CE. Producent nie podał w danych technicznych konkretnych numerów norm, jednak jako element rodziny SENTRON spełnia standardy bezpieczeństwa i jakości stosowane w instalacjach budynkowych i przemysłowych.

Zastosowanie

Przełącznik kontrolny 2-pozycyjny Siemens znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne przełączanie obwodów elektrycznych – zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz lekkim przemyśle.

• Sterowanie oświetleniem (włącz/wyłącz lub przełączanie dwóch źródeł światła).
• Przekazywanie sygnałów sterujących do styczników, przekaźników lub wejść PLC – realizacja funkcji bistabilnej (zatrzaskowej).
• Sygnalizacja stanu pracy urządzeń (np. wybór trybu ręcznego/automatycznego).
• Automatyka budynkowa – przełączanie obwodów zasilania, wentylacji, ogrzewania w szafach rozdzielczych.

Wskazówki Montażowe

Montaż przełącznika musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością prądową – dla prądu 20 A zalecany przekrój minimum 2,5 mm² (Cu). Momenty dokręcania śrub zaciskowych stosuj zgodnie z dokumentacją producenta (brak danych w dostarczonych materiałach – w razie wątpliwości użyj standardowych wartości dla aparatury modułowej Siemens).

FAQ

• Czy przełącznik jest podświetlany? Nie, model 5TE8161 nie posiada wbudowanego podświetlenia ani diody LED. Jeśli potrzebujesz sygnalizacji stanu, zastosuj dodatkowy moduł sygnalizacyjny lub oprawkę z lampką.
• Jaki stopień ochrony ma przełącznik? Producent nie podał w danych technicznych stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy typowo przyjmuje się ochronę IP20 (brak ochrony przed wilgocią). Należy zapewnić zabezpieczenie przed bezpośrednim dotykiem przez obudowę rozdzielnicy.
• W jakim trybie pracuje zestyk – styk spoczynkowy czy roboczy? Styk jest przełączny (1CO) – oznacza to, że w pozycji spoczynkowej (pozycja I) jedna para styków jest zwarta, a druga rozwarta; po przełączeniu na pozycję II role zamieniają się. Aby określić, który styk jest normalnie zamknięty (NC), a który normalnie otwarty (NO), należy sprawdzić schemat na obudowie lub w instrukcji.
