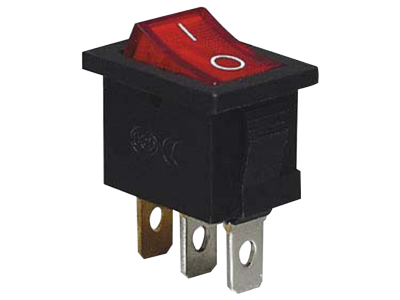

Przełącznik kołyskowy WŁ-WYŁ, czerwony-świecący, (napis 0-I) 16(6)A, 250V AC | TES-33 Tracon

Opis i Kluczowe Cechy

Przełącznik kołyskowy TES-33 marki TRACON Electric to wysokiej klasy komponent elektroinstalacyjny zaprojektowany do precyzyjnego sterowania obwodami elektrycznymi w trybie WŁ-WYŁ (0-I). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A dla obciążeń rezystancyjnych oraz 6 A dla obciążeń indukcyjnych przy napięciu 250 V AC, co pozwala na bezpieczne zarządzanie zasilaniem w szerokim spektrum odbiorników energii. Kluczowym elementem konstrukcyjnym jest zintegrowane podświetlenie LED w kolorze czerwonym, które pełni funkcję optycznej sygnalizacji stanu pracy, znacząco podnosząc ergonomię obsługi w warunkach niedostatecznego oświetlenia. Wyraźny nadruk symboli 0-I na powierzchni klawisza eliminuje ryzyko pomyłki podczas eksploatacji.

• Wysoka obciążalność: Prąd znamionowy 16(6)A gwarantuje stabilną pracę nawet przy urządzeniach o wyższym poborze mocy.
• Sygnalizacja świetlna: Czerwone podświetlenie informuje użytkownika o aktywnym przepływie prądu.
• Trwała konstrukcja: Wykonanie z wysokiej jakości tworzywa sztucznego zapewnia odporność na uszkodzenia mechaniczne oraz długą żywotność styków.
• Montaż zatrzaskowy: System typu snap-in pozwala na błyskawiczne osadzenie przełącznika w otworze panelu bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt TES-33 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wykorzystane materiały izolacyjne spełniają standardy odporności termicznej, co minimalizuje ryzyko awarii w przypadku przeciążeń. Urządzenie posiada certyfikację CE, co potwierdza jego dopuszczenie do użytku w profesjonalnych instalacjach elektrycznych oraz zgodność z dyrektywami niskonapięciowymi (LVD).

Zastosowanie

Przełącznik kołyskowy TRACON znajduje szerokie zastosowanie zarówno w sektorze przemysłowym, jak i komercyjnym. Jest idealnym rozwiązaniem do:

• Paneli sterowniczych w maszynach i urządzeniach produkcyjnych.
• Sprzętu AGD oraz urządzeń warsztatowych wymagających czytelnej sygnalizacji zasilania.
• Rozdzielnic niskiego napięcia jako element sterujący obwodami pomocniczymi.
• Systemów automatyki budynkowej, gdzie wymagana jest manualna kontrola nad odbiornikami energii.

Wskazówki Montażowe

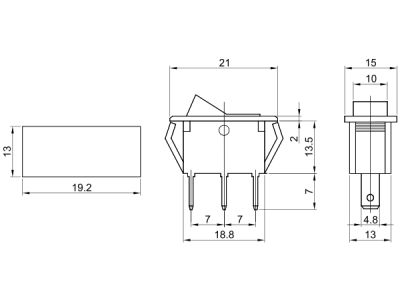

Montaż przełącznika TES-33 powinien być przeprowadzony przez wykwalifikowany personel. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przełącznik montuje się w przygotowanym otworze montażowym o odpowiednich wymiarach poprzez wciśnięcie – boczne zatrzaski stabilizują urządzenie w panelu. Podłączenie przewodów należy wykonać za pomocą konektorów płaskich, dbając o pewny styk elektryczny, co zapobiega przegrzewaniu się połączenia. Należy zwrócić uwagę na prawidłową polaryzację dla zintegrowanego podświetlenia LED, aby zapewnić jego poprawne działanie po podaniu napięcia 250 V AC.

FAQ

• Czy przełącznik może pracować z napięciem stałym DC? Parametry znamionowe 250 V AC dotyczą prądu przemiennego. W przypadku stosowania w obwodach DC należy zweryfikować dopuszczalne obciążenie styków, które zazwyczaj jest niższe niż przy AC.
• Czy podświetlenie wymaga osobnego zasilania? Nie, podświetlenie jest zintegrowane z mechanizmem przełącznika i aktywuje się po zamknięciu obwodu (w pozycji I), o ile instalacja jest pod napięciem.
• Jaki jest stopień ochrony tego przełącznika? Produkt jest przeznaczony do montażu w obudowach lub panelach zapewniających odpowiednią ochronę przed czynnikami zewnętrznymi; standardowo konstrukcja zapewnia podstawową ochronę przed dotykiem bezpośrednim.
