Przełącznik kluczykowy 1P I-O-II 20A 400V | SK600 Hager

Opis i Kluczowe Cechy

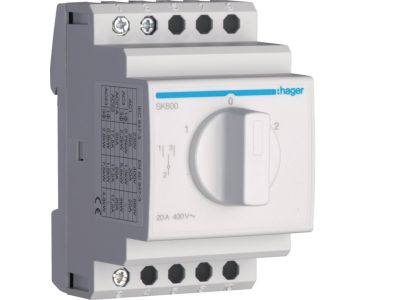

Przełącznik kluczykowy SK600 to modułowe urządzenie z napędem obrotowym, wyposażone w trzy pozycje pracy I-O-II. Zaprojektowany do prądu znamionowego 20 A i napięcia 400 V, zapewnia bezpieczne i niezawodne przełączanie obwodów w instalacjach elektrycznych. Dzięki kompaktowej budowie modułowej doskonale sprawdza się w rozdzielnicach na szynie DIN.

• Prąd znamionowy 20 A: Umożliwia sterowanie obwodami o znacznym obciążeniu bez ryzyka przegrzania styków, co gwarantuje długotrwałą i niezawodną pracę.
• Napięcie znamionowe 400 V: Odpowiednie do instalacji w sieciach trójfazowych, zapewnia wysoką odporność na przepięcia i bezpieczne przełączanie.
• Trzy pozycje pracy I-O-II: Daje możliwość wyboru dwóch różnych stanów załączenia oraz bezpiecznego wyłączenia centralnego, zwiększając elastyczność sterowania.
• Napęd obrotowy z kluczykiem: Zapewnia precyzyjne przełączanie oraz ogranicza dostęp do funkcji, chroniąc przed przypadkową zmianą pozycji.
• Konstrukcja modułowa: Umożliwia łatwy montaż na szynie TH35 (DIN) w standardowych rozdzielnicach, oszczędzając miejsce i upraszczając instalację.

Zgodność z Normami

Przełącznik SK600 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE, potwierdzający zgodność z wymaganiami dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodnie z zaleceniami producenta zapewniają bezpieczną eksploatację.

Zastosowanie

Przełącznik kluczykowy SK600 znajduje zastosowanie w instalacjach wymagających ręcznego przełączania obwodów z trzech pozycji. Idealny do sterowania oświetleniem, wentylacją oraz innymi odbiornikami w budynkach komercyjnych i przemysłowych, gdzie ważne jest bezpieczeństwo obsługi.

• Ręczne przełączanie obwodów oświetlenia w trybie załącz / wyłącz / drugi obwód
• Sterowanie pracą wentylatorów lub pomp – wybór trybu pracy (np. tryb dzienny / nocny / wyłączenie)
• Impulsowe sterowanie styczników i przekaźników w układach automatyki budynkowej
• Zabezpieczenie dostępu do funkcji przełączania dzięki zastosowaniu kluczyka – zapobiega nieautoryzowanym zmianom

Wskazówki Montażowe

Montaż przełącznika SK600 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego 20 A. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy przełącznik SK600 ma podświetlenie? W dostępnych danych nie ma informacji o podświetleniu. Standardowo przełączniki kluczykowe mogą występować w wersjach bez podświetlenia; w razie potrzeby sprawdź dane katalogowe.
• Jaki stopień ochrony IP ma przełącznik? Producent nie podał stopnia ochrony. W przypadku montażu wewnątrz rozdzielnicy przyjmuje się typowo IP20, jednak zalecamy zapoznanie się z dokumentacją techniczną.

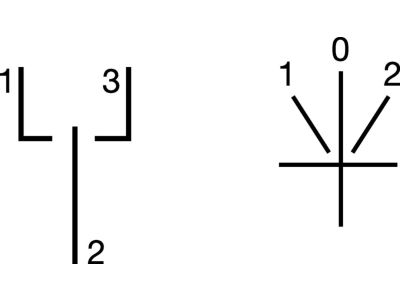

• Czy przełącznik działa w trybie styków zwiernych czy rozwiernych? Przełącznik SK600 posiada trzy pozycje (I-O-II), co oznacza, że w pozycji O wszystkie styki są rozwarte, a w pozycjach I i II odpowiednie styki są zwarte. Jest to przełącznik przełączny (changeover).
