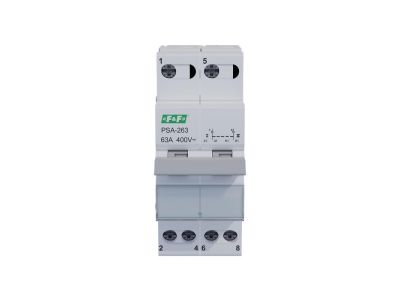

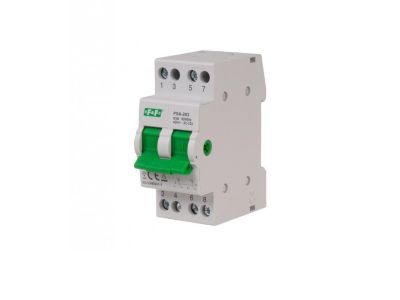

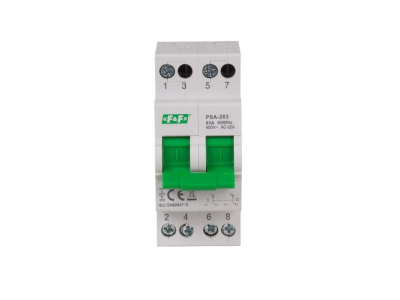

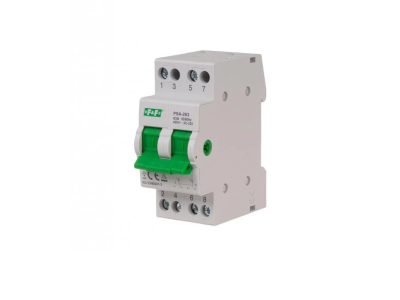

Przełącznik instalacyjny sieć-agregat 63A 230/400V 2-biegunowy | PSA-263 F&F

Opis i Kluczowe Cechy

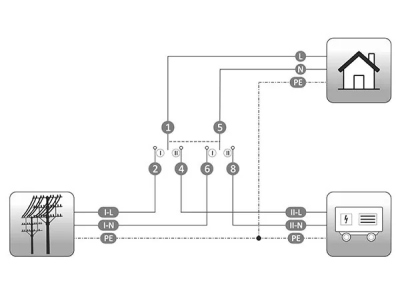

Przełącznik instalacyjny sieć-agregat PSA-263 marki F&F to profesjonalne urządzenie modułowe zaprojektowane do bezpiecznego zarządzania dwoma niezależnymi źródłami zasilania w instalacjach jednofazowych lub dwufazowych. Urządzenie realizuje sprawdzony program przełączeń 1-0-2, co oznacza, że posiada trzy stabilne pozycje: zasilanie z linii podstawowej (sieć), całkowite rozłączenie obwodów (pozycja środkowa zero) oraz zasilanie z linii rezerwowej (agregat prądotwórczy). Dzięki prądowi znamionowemu wynoszącemu 63 A, przełącznik jest w stanie obsłużyć znaczne obciążenia, co czyni go idealnym rozwiązaniem dla budynków mieszkalnych oraz mniejszych obiektów komercyjnych.

• Konstrukcja 2-biegunowa: Pozwala na jednoczesne przełączanie dwóch torów prądowych, co zwiększa bezpieczeństwo separacji źródeł.
• Prąd znamionowy 63 A: Gwarantuje stabilną pracę przy wysokim zapotrzebowaniu na moc bez ryzyka przegrzania styków.
• Mechanizm 1-0-2: Fizyczna przerwa w pozycji środkowej eliminuje ryzyko wystąpienia zwarcia międzyfazowego między siecią a agregatem.
• Montaż modułowy: Obudowa przystosowana do standardowej szyny DIN TH-35 ułatwia integrację w nowoczesnych rozdzielnicach.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej niskiego napięcia. Przełącznik PSA-263 spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz wytrzymałości elektrycznej, co potwierdzają certyfikaty zgodności z normami europejskimi. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną, a mechanizm przełączający został przetestowany pod kątem liczby cykli łączeniowych, co gwarantuje wieloletnią, bezawaryjną eksploatację w trudnych warunkach instalacyjnych.

Zastosowanie

Przełącznik PSA-263 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest wysoka ciągłość zasilania i możliwość szybkiego przejścia na zasilanie awaryjne. Jest to kluczowy element systemów zasilania rezerwowego w:

• Domach jednorodzinnych wyposażonych w przenośne lub stacjonarne agregaty prądotwórcze.
• Warsztatach i małych zakładach produkcyjnych, gdzie przerwa w dostawie energii mogłaby spowodować straty.
• Systemach automatyki budynkowej do ręcznego wymuszania źródła zasilania.
• Instalacjach fotowoltaicznych typu off-grid jako element przełączający między inwerterem a siecią zawodową.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Przełącznik należy zamontować na standardowej szynie DIN (TH-35) wewnątrz rozdzielnicy o odpowiednim stopniu ochrony IP. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć poluzowania styków pod wpływem drgań lub zmian temperatury. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem należy bezwzględnie sprawdzić poprawność podłączenia faz oraz przewodu neutralnego, aby zapewnić pełną separację między siecią energetyczną a generatorem.

FAQ

• Czy przełącznik PSA-263 może pracować automatycznie? Nie, jest to przełącznik sterowany ręcznie przez operatora za pomocą dźwigni na froncie obudowy.
• Czy pozycja '0' jest konieczna? Tak, pozycja środkowa zapewnia bezpieczną przerwę izolacyjną, zapobiegając jednoczesnemu podaniu napięcia z dwóch różnych źródeł, co mogłoby doprowadzić do poważnej awarii.
• Jaki jest maksymalny przekrój przewodów? Zaciski urządzenia są przystosowane do standardowych przekrojów stosowanych przy prądzie 63 A, co zazwyczaj pozwala na montaż przewodów o przekroju do 16-25 mm², zależnie od typu żyły.
