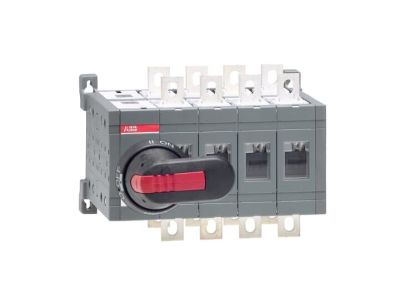

Przełącznik (I-0-II) 4P 250A 140kW, OT250E04CP | 1SCA022775R4640 ABB

Alternatywny kod produktu: 1SCA022775R4640

Opis i Kluczowe Cechy

Przełącznik I-0-II 4-biegunowy OT250E04CP (symbol 1SCA022775R4640) to rozwiązanie przeznaczone do wymagających zastosowań w instalacjach elektrycznych o prądzie znamionowym 250A i mocy do 140kW. Posiada kompaktową budowę modułową, co umożliwia montaż w rozdzielnicach o ograniczonej przestrzeni. Napęd ręczny montowany z przodu zapewnia wygodną obsługę, a modułowa konstrukcja ułatwia montaż dodatkowych akcesoriów.

• 4 bieguny: Zapewnia pełne odcięcie obwodu w instalacjach trójfazowych z neutralnym, co zwiększa bezpieczeństwo eksploatacji.
• Prąd znamionowy 250A: Przeznaczony do pracy z odbiornikami o mocy do 140kW – idealny do zasilania maszyn przemysłowych, agregatów prądotwórczych i dużych rozdzielnic.
• Przełączanie I-0-II: Możliwe przełączanie między źródłami zasilania (np. sieć – agregat) lub tryb pracy (praca – zero – rezerwa), co zwiększa niezawodność systemu.
• Modułowa budowa: Kompaktowe wymiary ułatwiają montaż w standardowych szafach elektrycznych i rozdzielnicach.
• Napęd ręczny z przodu: Intuicyjna obsługa i szybki dostęp do mechanizmu przełączania, eliminujący konieczność demontażu osłon.

Zgodność z Normami

Przełącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej niskiego napięcia, w tym normy PN-EN 60947-1 oraz PN-EN 60947-3. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przełącznik OT250E04CP znajduje zastosowanie w instalacjach wymagających pewnego i bezpiecznego przełączania między źródłami zasilania lub trybami pracy.

• Zasilanie maszyn przemysłowych z możliwością przełączania między siecią a agregatem prądotwórczym.
• Rozdzielnice główne i podrozdzielnice w budynkach użyteczności publicznej i zakładach przemysłowych.
• Instalacje awaryjne i rezerwowe – zapewnia ciągłość zasilania krytycznych obwodów.
• Systemy fotowoltaiczne z możliwością synchronizacji z siecią lub izolowanym trybem pracy.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zweryfikować dobór prądowy oraz mocowy względem zabezpieczeń obwodu. Przełącznik należy montować w pozycji pionowej, zapewniając odpowiednią przestrzeń dla napędu ręcznego. Po montażu przeprowadzić próbę działania i sprawdzić prawidłowość połączeń.

FAQ

• Czy przełącznik może działać jako rozłącznik izolacyjny? Tak – dzięki konstrukcji zgodnej z normami PN-EN 60947-3, przełącznik ten może pełnić funkcję rozłącznika izolacyjnego w stanie wyłączonym.
• Jaki jest zakres napięcia znamionowego? Dane nie zostały podane w dostępnych informacjach. Sprawdź kartę katalogową produktu lub dokumentację techniczną w celu uzyskania dokładnych danych.
• Czy przełącznik wyposażony jest w blokadę mechaniczną? Modułowa budowa umożliwia montaż blokady mechanicznej za pomocą dostępnych akcesoriów, jednak nie jest ona standardowym wyposażeniem.
