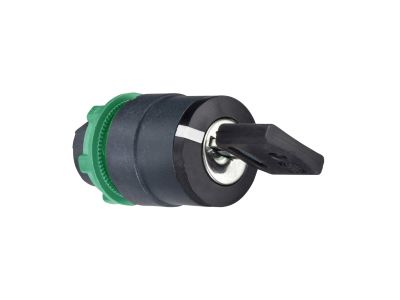

Przełącznik Harmony XB5 3 pozycyjny z kluczem fi22 5 multichipów okrągły plastikowy | ZB5AG7C Schneider Electric

Opis i Kluczowe Cechy

Przełącznik Harmony XB5 (Schneider Electric) o symbolu ZB5AG7C to 3‑pozycyjny przełącznik z kluczem, przeznaczony do montażu w otworze fi22 mm. Wykonany w wytrzymałej, okrągłej obudowie plastikowej, zapewnia niezawodne przełączanie obwodów sterowniczych w aplikacjach przemysłowych i budynkowych. Trzy ustalone pozycje umożliwiają wybór różnych trybów pracy maszyny lub instalacji, a blokada kluczem gwarantuje dostęp tylko upoważnionym osobom.

• 3‑pozycyjna konstrukcja z kluczem: pozwala na precyzyjne ustawienie trzech stanów pracy (np. 0‑1‑2, wyłączone‑włączone‑automatyka) z fizyczną blokadą uniemożliwiającą przypadkową zmianę przez nieupoważniony personel.
• Średnica otworu montażowego fi22 mm: uniwersalny standard stosowany w panelach sterowniczych i rozdzielnicach, ułatwiający szybki montaż oraz wymianę z innymi elementami tej serii.
• Obudowa z tworzywa sztucznego (okrągła, plastikowa): odporna na uderzenia i działanie środowiska przemysłowego, jednocześnie lekka i łatwa w czyszczeniu.
• Przeznaczony do niskonapięciowych obwodów sterowniczych (AC/DC): idealny do przesyłania sygnałów do styczników, przekaźników, PLC lub bezpośredniego sterowania odbiornikami o niewielkim poborze mocy.
• Kompatybilność z serią Harmony XB5: możliwość rozbudowy o dodatkowe moduły stykowe (zestawy multichip), lampki sygnalizacyjne czy oznakowanie – pełna swoboda konfiguracji stanowiska operatorskiego.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Jako część rodziny Harmony XB5 spełnia standardy DIN oraz wymagania dotyczące bezpieczeństwa użytkowania w instalacjach przemysłowych i budynkowych. Dla uzyskania szczegółowych numerów norm zalecamy sprawdzenie aktualnej karty katalogowej producenta.

Zastosowanie

Przełącznik z kluczem znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, selektywne sterowanie z kontrolą dostępu. Dzięki trzem pozycjom i fizycznej blokadzie kluczem sprawdza się w następujących scenariuszach:

• Sterowanie trybami pracy maszyn (np. ręczny/automatyczny/wyłączony) w przemyśle produkcyjnym.
• Zmiana kierunku obrotów silnika lub przełączanie źródeł zasilania w instalacjach przemysłowych.
• Blokada dostępu do funkcji serwisowych – tylko upoważniony operator może zmienić ustawienie.
• Automatyka budynkowa – przełączanie sterowania oświetleniem, żaluzjami lub systemami HVAC z poziomu panelu operatorskiego.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przełącznik instaluje się w otworze o średnicy 22 mm w płycie czołowej szafy lub panelu. Elementy stykowe (zestawy multichip) należy dobierać zgodnie z dokumentacją techniczną i mocować z zachowaniem zalecanego momentu dokręcania (wartość podana w karcie katalogowej). Przekrój przewodów przyłączeniowych musi być dobrany do obciążalności prądowej styków. Po montażu sprawdzić poprawne działanie wszystkich pozycji przełącznika oraz działanie blokady kluczem.

FAQ

• Czy przełącznik ZB5AG7C posiada podświetlenie LED? Nie, w tym modelu nie ma wbudowanego podświetlenia. Jest to przełącznik suchy, bez elementów świetlnych. W razie potrzeby sygnalizacji zaleca się zastosowanie oddzielnej lampki sygnalizacyjnej z serii Harmony XB5 (np. ZB5AV).
• Jaki stopień ochrony ma ten przełącznik? W dostarczonych danych nie podano konkretnego stopnia IP. Standardowo elementy serii XB5 montowane w płycie czołowej z uszczelką zapewniają ochronę IP66 lub IP67 – dla pewności należy sprawdzić dokumentację techniczną producenta dla numeru ZB5AG7C.
• Jaki jest tryb pracy styków (NO/NC) w poszczególnych pozycjach? Przełącznik ZB5AG7C jest dostarczany bez fabrycznie zamontowanych styków – wymaga zastosowania zewnętrznych zestyków (multichipów). Liczba i konfiguracja styków (normalnie otwarty, normalnie zamknięty) zależy od zamontowanych modułów. Producent zaleca dobór zgodnie z potrzebami aplikacji i schematem sterowania.
