Przełącznik Harmony XB4 3 pozycyjny fi22 z kluczem stabilny Ronis 455 okrągły metalowy | ZB4BG57 Schneider Electric

Opis i Kluczowe Cechy

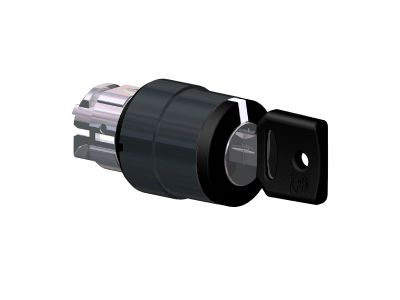

Przełącznik Harmony XB4 marki Schneider Electric, oznaczony symbolem ZB4BG57, to trzypozycyjny przełącznik z kluczem stabilnym Ronis 455. Wykonany w okrągłej metalowej obudowie o średnicy otworu montażowego 22 mm (fi22). Przeznaczony do sterowania procesami wymagającymi bezpiecznego wyboru stanu za pomocą dedykowanego klucza – mechanizm stabilny gwarantuje pewne zatrzymanie w każdej pozycji bez użycia siły.

• Trzy pozycje przełącznika: umożliwiają wybór trzech różnych stanów pracy (np. wyłączony / praca / tryb serwisowy) w jednym urządzeniu, co upraszcza panel sterowniczy i redukuje liczbę elementów.
• Klucz stabilny Ronis 455: zapewnia fizyczne blokowanie wybranej pozycji – tylko osoba posiadająca klucz może zmienić ustawienie, co zwiększa bezpieczeństwo i zapobiega przypadkowej zmianie trybu.
• Metalowa obudowa okrągła fi22: wytrzymała konstrukcja mechaniczna odporna na uszkodzenia w środowisku przemysłowym, montaż w standardowym otworze 22 mm ułatwia integrację z istniejącymi panelami.
• System Harmony XB4: kompatybilność z szeroką gamą modułów przycisków, lamp, przełączników – łatwa rozbudowa i serwisowanie dzięki modułowej budowie (na bazie korpusu ZB4).

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Przełącznik Harmony XB4 spełnia wymagania typowe dla aparatury przeznaczonej do stosowania w maszynach i instalacjach przemysłowych. Nie podano konkretnych numerów norm w danych wejściowych – w razie potrzeby szczegółowe certyfikaty można uzyskać u producenta.

Zastosowanie

Trzypozycyjny przełącznik z kluczem znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne przełączanie trybów pracy z kontrolą dostępu. Sprawdza się w sterowaniu maszynami, systemami bezpieczeństwa oraz w instalacjach wymagających autoryzacji zmiany stanu.

• Sterowanie trybami pracy maszyn (np. ręczny / automatyczny / serwis) z fizyczną blokadą kluczem – uniemożliwienie nieuprawnionej zmiany.
• Kontrola dostępu do poszczególnych części linii produkcyjnej – klucz umożliwia przełączanie tylko uprawnionym operatorom.
• Zastosowanie w szafach sterowniczych i panelach operatorskich jako przełącznik wyboru trybu z funkcją blokady pozycji.
• Automatyka budynkowa – zarządzanie trybami pracy instalacji (np. ogrzewanie / wentylacja / klimatyzacja) z wymogiem autoryzacji.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (SEP). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w panelu o grubości zgodnej z zaleceniami producenta – otwór montażowy o średnicy 22 mm. Elementy stykowe (jeśli stosowane) należy podłączać zgodnie z dokumentacją techniczną, dobierając przekrój przewodów do prądu obciążenia. Po zakończeniu montażu sprawdzić pewność zamocowania i działanie mechanizmu klucza.

FAQ

• Czy przełącznik jest wyposażony w podświetlenie LED? Wersja ZB4BG57 nie posiada wbudowanego podświetlenia. W razie potrzeby można zastosować moduł lampki LED z serii Harmony XB4 (np. ZB4BVM…), montowany z tyłu korpusu.
• Jaki jest stopień ochrony obudowy? Dla przełączników Harmony XB4 w metalowej obudowie typowy stopień ochrony wynosi IP66 (w zależności od wariantu). Dokładne dane dla modelu ZB4BG57 należy sprawdzić w karcie katalogowej – w niniejszym opisie brak tej informacji.
• Czy klucz można wyjąć w każdej pozycji? Tak, klucz Ronis 455 jest wyjmowany w każdej z trzech pozycji stabilnych, co jest typowym rozwiązaniem dla przełączników z blokadą – umożliwia to pozostawienie przełącznika w wybranym stanie bez klucza.
