Przełącznik Harmony XB4 3 pozycyjny fi22 z kluczem stabilny 5 multichipów okrągły metalowy | ZB4BG3C Schneider Electric

Opis i Kluczowe Cechy

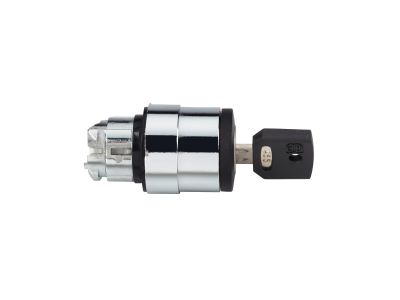

Przełącznik sterowniczy Harmony XB4 serii Schneider Electric, model ZB4BG3C, to 3‑pozycyjny przełącznik z kluczem w metalowej, okrągłej obudowie o średnicy otworu montażowego 22 mm (fi22). Wersja stabilna z pięcioma multichipami (zestykami) umożliwia elastyczne projektowanie układów sterowania – trzy położenia przełącznika dają wybór różnych stanów, a klucz zabezpiecza przed nieautoryzowaną lub przypadkową zmianą położenia. Konstrukcja metalowa gwarantuje trwałość mechaniczną w warunkach przemysłowych.

• 3 położenia przełącznika: Umożliwiają wybór trzech różnych stanów sterowania (np. wyłączony – tryb 1 – tryb 2) bez konieczności stosowania dodatkowych elementów.
• Z kluczem: Zapobiega przypadkowemu lub nieuprawnionemu przełączeniu – klucz jest wyciągany w wybranym położeniu (zależnie od konfiguracji), co zwiększa bezpieczeństwo procesu.
• 5 multichipów (zestyków): Duża liczba styków pozwala na równoczesne sterowanie wieloma obwodami lub realizację złożonych funkcji logicznych bez rozbudowy panelu.
• Metalowa obudowa i standard fi22: Odporna na uszkodzenia mechaniczne, a uniwersalny wymiar otworu 22 mm pasuje do standardowych puszek i paneli sterowniczych.
• Okrągły kształt, seria Harmony XB4: Spójny design i wysoka jakość wykonania – łatwy montaż oraz kompatybilność z akcesoriami XB4 (pierścienie, zaślepki, obudowy).

Zgodność z Normami

Przełącznik ZB4BG3C został zaprojektowany zgodnie z międzynarodowymi normami IEC/EN oraz spełnia wymagania dyrektyw Unii Europejskiej, co potwierdza oznakowanie CE. Produkt należy do renomowanej serii Harmony XB4, która podlega rygorystycznym testom jakości i bezpieczeństwa w zakresie obciążeń mechanicznych oraz elektrycznych. Zaleca się potwierdzenie szczegółowej zgodności z konkretnymi normami (np. IEC 60947-5-1) w karcie katalogowej producenta.

Zastosowanie

Dzięki trzem położeniom, zabezpieczeniu kluczem i dużej liczbie zestyków przełącznik ZB4BG3C znajduje zastosowanie w instalacjach wymagających niezawodnego, wielostanowego sterowania z kontrolą dostępu.

• Sterowanie maszynami przemysłowymi – wybór trybu pracy (ręczny, automatyczny, serwisowy) z blokadą klucza.
• Impulsowanie do styczników, przekaźników lub wejść PLC – trzy położenia umożliwiają realizację funkcji przełączania sygnałów.
• Automatyka budynkowa – zarządzanie oświetleniem, roletami lub bramami w strefach ograniczonego dostępu (np. serwerownie, hale produkcyjne).
• Sygnalizacja i kontrola procesów – w układach wymagających jednoznacznego potwierdzenia stanu przez personel (np. testowanie systemów bezpieczeństwa).

Wskazówki Montażowe

Montaż i podłączenie przełącznika ZB4BG3C może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub w płycie czołowej (otwór 22 mm). Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego (zgodnie z dokumentacją producenta). Moment dokręcania śrub zaciskowych oraz parametry pracy styków należy sprawdzić w karcie katalogowej – nie ma danych o maksymalnym prądzie/napięciu w dostępnym opisie. Przed podłączeniem zaleca się sprawdzenie poprawności konfiguracji klucza (położenie wyciągania klucza).

FAQ

• Czy przełącznik ma podświetlenie LED? W dostępnych danych nie ma informacji o podświetleniu. Prosimy o weryfikację w dokumentacji technicznej producenta (karta katalogowa ZB4BG3C).
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP nie został podany w źródle. W przypadku standardowej serii XB4 w obudowie metalowej można spodziewać się IP66/IP67, ale należy to potwierdzić w specyfikacji dla konkretnego wariantu.
• Jaki jest tryb pracy styków (monostabilny / bistabilny)? Przełącznik jest określony jako "stabilny", co oznacza, że położenia są zatrzaskiwane (bistabilne) – każde z trzech położeń pozostaje aktywne do momentu ręcznego przełączenia. Szczegóły dotyczące konfiguracji zestyków znajdują się w dokumentacji.
