Przełącznik Harmony 9001K wyboru 600VAC 10A 30mm SK | 9001SKS11BH13 Schneider Electric

Opis i Kluczowe Cechy

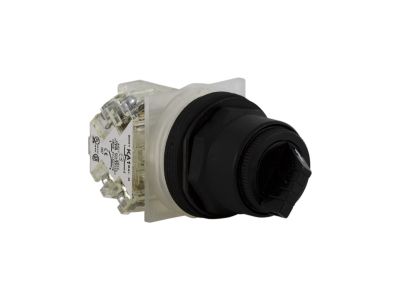

Przełącznik wyboru z serii Harmony 9001K firmy Schneider Electric (symbol 9001SKS11BH13) to kompaktowe urządzenie sterownicze przeznaczone do montażu w panelach operatorskich. Oferuje napięcie znamionowe 600 VAC i prąd 10 A, co umożliwia bezpieczne przełączanie obwodów w instalacjach o podwyższonym napięciu bez ryzyka przeciążenia styków. Standardowy otwór montażowy 30 mm gwarantuje uniwersalność i łatwy montaż w większości pulpitów sterowniczych.

• Napięcie znamionowe 600 VAC: przystosowany do pracy w obwodach przemysłowych o podwyższonym napięciu, co zwiększa zakres zastosowań i bezpieczeństwo.
• Prąd znamionowy 10 A: zapewnia wystarczającą obciążalność do sterowania cewkami styczników, przekaźników lub sygnalizatorów.
• Otwór montażowy 30 mm: standardowy wymiar dla aparatury panelowej, ułatwia integrację z istniejącymi pulpitami i tablicami sterowniczymi.
• Seria Harmony 9001K: sprawdzona niezawodność i szeroka dostępność akcesoriów (bloki stykowe, ramki, oznaczniki) w ekosystemie Schneider Electric.
• Ergonomiczny design: łatwa obsługa nawet w rękawicach dzięki odpowiednio wyprofilowanej dźwigni wyboru.

Zgodność z Normami

Przełącznik został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Produkty z serii Harmony 9001K spełniają wymagania dyrektyw niskonapięciowych oraz standardów branżowych dla aparatury sterowniczej. (Szczegółowe numery norm dostępne w karcie katalogowej producenta).

Zastosowanie

Przełącznik wyboru 9001SKS11BH13 znajduje zastosowanie w układach sterowania maszyn, instalacjach przemysłowych oraz automatyce budynkowej. Pozwala na manualną zmianę trybów pracy, wybór źródła zasilania lub przełączanie obwodów sygnalizacyjnych.

• Sterowanie pracą maszyn i urządzeń produkcyjnych (wybór trybu ręcznego/automatycznego).
• Wysyłanie impulsów do styczników, przekaźników lub modułów PLC w celach zmiany stanu.
• Sygnalizacja stanów w pulpitach operatorskich (np. wybór alarmów lub wskazań).
• Automatyka budynkowa – przełączanie funkcji oświetlenia, rolet lub systemów HVAC.

Wskazówki Montażowe

Montaż i obsługa przełącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu w panelu o średnicy otworu 30 mm (zgodnie z normą DIN). Dokręcaj pierścień mocujący momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu 10 A oraz temperatury pracy (zalecany przekrój minimalny 1,5 mm²). Po instalacji sprawdź poprawność działania przed ponownym włączeniem zasilania.

FAQ

• Czy przełącznik posiada podświetlenie? W dostarczonym modelu (symbol 9001SKS11BH13) nie przewidziano fabrycznego podświetlenia. Możliwe jest zastosowanie osobnych lamp sygnalizacyjnych z tej samej serii Harmony 9001K.
• Jaki stopień ochrony zapewnia przełącznik? Producent nie podaje konkretnego stopnia IP dla tego modelu. W standardowej konfiguracji panelowej przyjmuje się ochronę co najmniej IP20 od strony przedniej, jednak ostateczna wartość zależy od sposobu montażu i zastosowanych uszczelek.
• Jakie układy styków są dostępne w tym przełączniku? Dokładny typ i liczba styków zależą od konfiguracji. Symbol 9001SKS11BH13 sugeruje jeden zestaw NO+NC, jednak zalecamy weryfikację w karcie katalogowej producenta lub na etykiecie urządzenia przed montażem.
