Przełącznik GROUP 20A 1GROUP | 5TE8141 Siemens

Alternatywny kod produktu: 5TE8141

Opis i Kluczowe Cechy

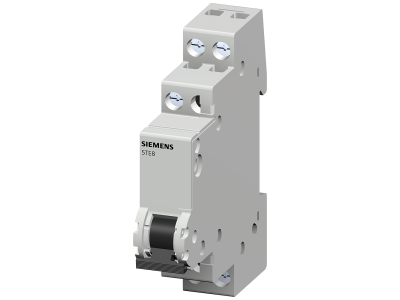

Przełącznik GROUP 20A 1GROUP (symbol 5TE8141) firmy Siemens to niezawodny element aparatury rozdzielczej montowanej na szynach DIN. Przeznaczony do ręcznego włączania, wyłączania i przełączania niewielkich obciążeń w instalacjach elektrycznych. Dzięki prądowi znamionowemu 20 A umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy, bez ryzyka przeciążenia styków. Kompaktowa konstrukcja ułatwia zabudowę w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 20 A: Pozwala na bezpieczne łączenie i rozłączanie obwodów o obciążeniu do 20 A, zapewniając niezawodną pracę w typowych instalacjach.
• Funkcja przełącznika GROUP: Umożliwia zmianę kierunku przepływu prądu lub wybór jednego z dwóch źródeł zasilania – idealny do sterowania odbiornikami w trybie ON/OFF lub przełączania linii.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w rozdzielnicach modułowych bez użycia narzędzi – oszczędność czasu podczas instalacji.
• Styki o dużej trwałości łączeniowej: Gwarantują wielokrotne przełączanie bez utraty parametrów elektrycznych, co przekłada się na długą żywotność urządzenia.
• Jednolita konstrukcja z serii SENTRON: Kompatybilność z akcesoriami dodatkowymi (np. sygnalizatory, styki pomocnicze) oraz spójny design całej rozdzielnicy.

Zgodność z Normami

Przełącznik Siemens 5TE8141 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi (DIN) oraz posiada certyfikat CE, co potwierdza bezpieczeństwo użytkowania i zgodność z wymaganiami dyrektyw niskonapięciowych. Aparatura rozdzielcza Siemensa podlega rygorystycznym testom jakości i bezpieczeństwa w procesie produkcyjnym.

Zastosowanie

Przełącznik GROUP 20A znajduje zastosowanie wszędzie tam, gdzie wymagana jest ręczna zmiana stanu obwodu – zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

• Ręczne włączanie i wyłączanie oświetlenia, gniazd wtyczkowych oraz niewielkich odbiorników w budynkach mieszkalnych i biurowych.
• Przełączanie między dwoma źródłami zasilania (np. sieć – agregat) w szafach sterowniczych.
• Sterowanie pracą silników jednofazowych o małej mocy, wentylatorów, pomp itp.
• Impulsowanie styczników i przekaźników w automatyce budynkowej (np. sterowanie ogrzewaniem elektrycznym).

Wskazówki Montażowe

Montaż przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że jest ono wyłączone. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekroje przewodów należy dobrać zgodnie z normami do prądu obciążenia (min. 1,5 mm² dla 16 A, 2,5 mm² dla 20 A). Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta (zazwyczaj 0,5–0,8 Nm). Po zakończeniu instalacji sprawdź poprawność połączeń przed ponownym załączeniem napięcia.

FAQ

• Jaki jest stopień ochrony tego przełącznika? W karcie katalogowej nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada stopień ochrony IP20 – nie jest odporna na wilgoć ani kurz w środowisku zewnętrznym.
• Czy przełącznik jest podświetlany? Brak informacji o podświetleniu. Przełącznik GROUP 20A nie posiada wbudowanego wskaźnika świetlnego – stan załączenia należy oceniać wizualnie po położeniu dźwigni.
• Czy mogę go używać do przełączania obwodów trójfazowych? Przełącznik jest jednobiegunowy (1 GROUP) i przystosowany do pracy w obwodach jednofazowych (1-fazowych). W aplikacjach trójfazowych należy stosować przełączniki wielobiegunowe lub zestawić odpowiednią liczbę modułów.
