Przełącznik faz automatyczny z wyjściem napięcia fazowego PF-452 | PF-452 F&F

Opis i Kluczowe Cechy

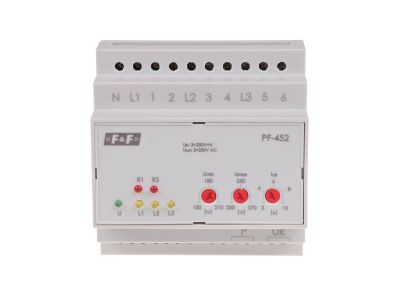

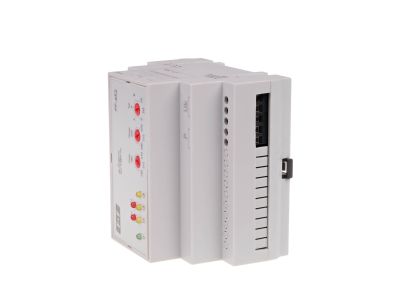

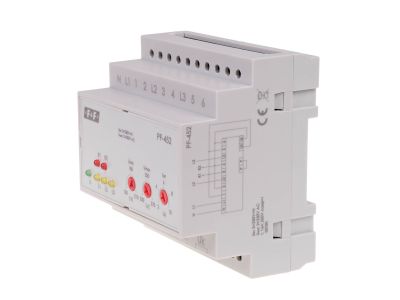

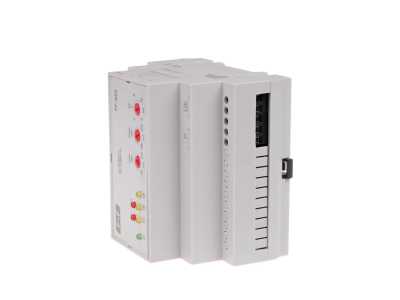

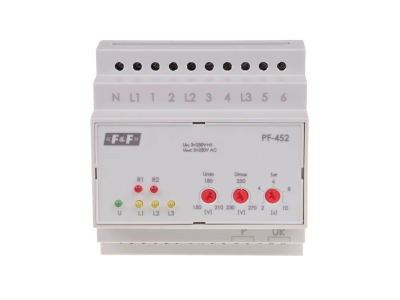

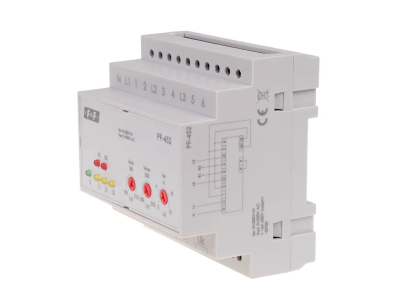

Automatyczny przełącznik faz PF-452 (symbol: PF-452) to urządzenie służące do zachowania ciągłości zasilania w obwodach dwufazowych. Dzięki wbudowanemu przekaźnikowi wykonawczemu i szerokiemu zakresowi napięcia zasilania 3×(50÷450 V)+N skutecznie kompensuje zanik lub spadek parametrów jednej z faz. Maksymalny prąd obciążenia 16 A umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy, bez ryzyka przegrzania styków. Urządzenie zajmuje 5 modułów (87,5 mm) i montowane jest na szynie 35 mm.

• Maksymalny prąd obciążenia 16 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków przekaźnika.
• Regulowane progi zadziałania (górny 230÷270 V, dolny 150÷210 V): możliwość dostosowania urządzenia do indywidualnych wymagań instalacji i specyfiki zasilania.
• Histereza 5 V i błąd pomiaru napięcia ±1%: precyzyjne i stabilne przełączanie bez zbędnych oscylacji między fazami.
• Współpraca z agregatami prądotwórczymi: gwarantuje ciągłość zasilania także w trybie awaryjnym, przy pracy na zasilaniu rezerwowym.
• Szeroki zakres temperatury pracy (-25 ÷ 50 °C): niezawodne działanie zarówno w chłodnych, jak i ciepłych pomieszczeniach przemysłowych i komercyjnych.

Zgodność z Normami

Przełącznik PF-452 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowano go w standardzie DIN umożliwiającym montaż na szynie TH35 w rozdzielnicach modułowych. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach rozdzielnic.

Zastosowanie

Automatyczny przełącznik faz PF-452 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ciągłość zasilania dla obwodów dwufazowych. Idealnie sprawdza się w instalacjach przemysłowych, biurowych i mieszkaniowych z podwyższonymi wymaganiami niezawodności.

• Zasilanie awaryjne obwodów oświetleniowych lub gniazd w przypadku zaniku lub spadku jednej z faz.
• Sterowanie stycznikami i przekaźnikami w układach automatyki budynkowej (BMS).
• Zasilanie urządzeń wrażliwych na przerwy w dostawie energii (serwery, systemy alarmowe).
• Współpraca z agregatami prądotwórczymi w systemach zasilania rezerwowego (backup power).

Wskazówki Montażowe

Montaż i podłączenie przełącznika PF-452 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu obciążenia – maksymalne przyłącze to 4,0 mm² (zaciski śrubowe). Moment dokręcający zacisków: 0,5 Nm. Po montażu sprawdź poprawność podłączeń zgodnie ze schematem producenta.

FAQ

• Jaki jest stopień ochrony przełącznika PF-452? Stopień ochrony IP20 – urządzenie przeznaczone do montażu w rozdzielnicach w suchych pomieszczeniach.
• Czy przełącznik ma podświetlenie lub sygnalizację LED? W danych produktu nie podano informacji o sygnalizacji świetlnej – w podstawowej wersji PF-452 nie jest wyposażony w podświetlenie.
• Jak regulować progi zadziałania? Progi górny (230–270 V) i dolny (150–210 V) ustawia się za pomocą potencjometrów na obudowie urządzenia. Czas działania (2–10 s) również jest regulowany.
