PRZEŁĄCZNIK EX | XB4BJ21EX Schneider Electric

Opis i Kluczowe Cechy

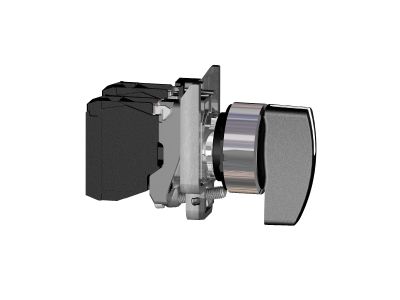

Przełącznik obrotowy EX Schneider Electric z serii Harmony XB4 – ATEX D (symbol XB4BJ21EX) to kompletny łącznik obrotowy przystosowany do pracy w atmosferze wybuchowej, w strefach pyłowych 21-22. Wyposażony w czarną długą rączkę i chromowaną metalową ramkę, posiada 2 pozycje robocze z mechanizmem blokującym oraz 1 styk zwierny o działaniu wolnoprzerywanym. Stopień ochrony IP65 gwarantuje odporność na wilgoć i pył, a certyfikat INERIS 04ATEX9004U potwierdza bezpieczeństwo w środowiskach zagrożonych wybuchem.

• Styk zwierny 1NO o działaniu wolnoprzerywanym: niezawodne przełączanie bez ryzyka zajarzenia łuku w warunkach przemysłowych.
• Stopień ochrony IP65: pyłoszczelność i ochrona przed strugami wody – bezpieczna praca w trudnych warunkach.
• 2 pozycje robocze z mechanizmem blokującym: precyzyjne i stabilne ustawienie przełącznika, zapobiegające przypadkowej zmianie stanu.
• Przeznaczenie do stref pyłowych 21-22: spełnia wymagania ATEX dla obszarów zagrożonych wybuchem pyłu.
• Chromowana metalowa ramka i czarna długa rączka: wytrzymała konstrukcja oraz łatwa obsługa nawet w rękawicach ochronnych.

Zgodność z Normami

Produkt posiada certyfikat INERIS 04ATEX9004U, co potwierdza jego zgodność z wymogami Dyrektywy ATEX dla urządzeń przeznaczonych do pracy w atmosferach wybuchowych. Oznaczenie CE oraz przynależność do gamy Green Premium świadczą o spełnieniu europejskich standardów ekologicznych i bezpieczeństwa.

Zastosowanie

Przełącznik obrotowy XB4BJ21EX został zaprojektowany do sterowania obwodami w strefach zagrożonych wybuchem pyłu. Sprawdza się w instalacjach wymagających ręcznego przełączania z blokadą pozycji.

• Sterowanie odbiornikami w przemyśle naftowym i gazowym, np. zaworami, pompami.
• Przekazywanie sygnałów do styczników, przekaźników lub PLC w strefach pyłowych (młyny, elewatory).
• Zastosowania w przemyśle spożywczym – obszary z pyłem mąki, cukru, kakao.
• Automatyka stacji benzynowych – przełączanie obwodów sygnalizacji i zasilania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przełącznik instaluje się w standardowym wycięciu w panelu o średnicy 22 mm. Do podłączenia obwodów sterowania służą zaciski śrubowe – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i warunków strefy ATEX.

FAQ

• Czy przełącznik jest podświetlany? Nie, niniejszy model (XB4BJ21EX) nie posiada podświetlenia. Jeśli potrzebujesz sygnalizacji w strefie EX, rozważ dodatkową lampkę kontrolną z serii Harmony XB4.
• Jaki stopień ochrony ma przełącznik? IP65 – jest pyłoszczelny i chroniony przed strugami wody, co umożliwia pracę w wilgotnym i zapylonym otoczeniu.
• Do jakich stref pyłowych jest przeznaczony? Do stref 21 i 22 według klasyfikacji ATEX (obszary, w których może wystąpić pył palny w postaci chmury).
