Przełącznik automatyczny faz z fazą priorytetową, przekaźnik inrush (160A/20ms), PF-431i | PF-431i F&F

Opis i Kluczowe Cechy

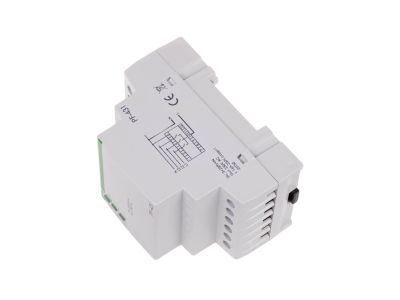

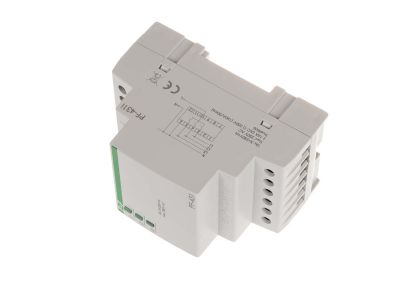

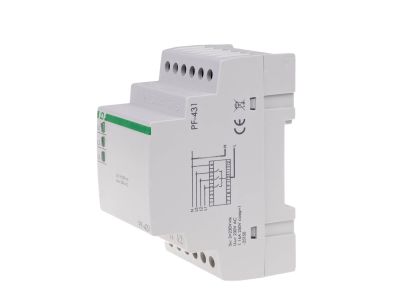

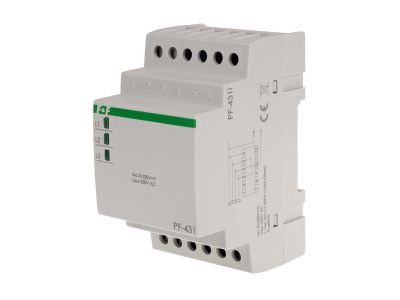

Przełącznik automatyczny faz PF‑431i (3 moduły, 52,5 mm) przeznaczony jest do utrzymania ciągłości zasilania odbiorników jednofazowych. Urządzenie na bieżąco monitoruje napięcie na trzech fazach (3×400 V + N) i w przypadku zaniku lub wykroczenia poza dopuszczalny zakres (190–280 V) automatycznie w czasie 1,0–1,5 s przełącza obciążenie na inną, prawidłową fazę. Maksymalny prąd obciążenia AC‑1 wynosi 16 A, z krótkotrwałą wytrzymałością udarową 160 A przez 20 ms. Dzięki fazie priorytetowej po powrocie napięcia urządzenie wraca do wybranej fazy głównej.

• Maksymalny prąd obciążenia AC‑1 16 A (160 A/20 ms): umożliwia bezpośrednie podłączenie odbiorników o prądzie do 16 A, a także wytrzymuje krótkotrwałe udary prądowe przy rozruchu silników lub kondensatorów.
• Automatyczne przełączanie faz (czas 1,0–1,5 s): w przypadku zaniku lub przekroczenia napięcia na jednej fazie, urządzenie w czasie poniżej 1,5 s kieruje na wyjście inną fazę o prawidłowych parametrach, zapewniając nieprzerwane zasilanie.
• Faza priorytetowa: pozwala zdefiniować główną fazę, do której przełącznik dąży po ponownym pojawieniu się napięcia, co optymalizuje rozkład obciążenia w instalacji.
• Szeroki zakres napięć wejściowych 190–280 V AC z histerezą powrotu 10 V: gwarantuje stabilną pracę w sieciach o zmiennych parametrach i zapobiega drganiom przełączania przy granicznych wartościach napięcia.
• Precyzyjny pomiar True RMS z błędem ±1%: zapewnia dokładny odczyt wartości skutecznej niezależnie od kształtu przebiegu, co podnosi niezawodność wyboru fazy.

Zgodność z Normami

Urządzenie spełnia wymogi obowiązujących europejskich norm dla aparatury elektrycznej oraz posiada certyfikat zgodności CE. Montaż powinien być wykonany zgodnie z zaleceniami producenta i obowiązującymi przepisami.

Zastosowanie

Automatyczny przełącznik faz PF‑431i znajduje zastosowanie wszędzie tam, gdzie wymagana jest ciągłość zasilania krytycznych odbiorników jednofazowych.

• Zasilanie oświetlenia awaryjnego, systemów sygnalizacji pożaru i alarmowych w budynkach użyteczności publicznej.
• Zasilanie kotłów CO, pomp obiegowych, rekuperatorów – zapobiega przerwom w pracy sezonowych urządzeń grzewczo‑wentylacyjnych.
• Zasilanie lodówek, zamrażarek, serwerów i urządzeń laboratoryjnych wymagających nieprzerwanego napięcia.
• W systemach automatyki budynkowej, gdzie priorytet fazy umożliwia inteligentne zarządzanie obciążeniem i zwiększa niezawodność instalacji.

Wskazówki Montażowe

Montaż i podłączenie przełącznika powinny być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie DIN TH‑35 (3 moduły). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przyłącze wykonać za pomocą zacisków śrubowych o przekroju przewodów do 4,0 mm², moment dokręcający 0,5 Nm. Przekrój przewodów dobrać do prądu obciążenia zgodnie z normami. Nie przekraczać podanych parametrów znamionowych.

FAQ

• Czy przełącznik PF‑431i wymaga podłączenia przewodu neutralnego? Tak, napięcie zasilania to 3×400 V + N, czyli potrzebny jest przewód neutralny do zasilania układu sterowania oraz uzyskania napięcia wyjściowego 230 V AC.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach, w rozdzielnicach o odpowiedniej szczelności.
• Czy przełącznik PF‑431i współpracuje z agregatami prądotwórczymi? Nie, producent nie zaleca współpracy z agregatami prądotwórczymi. Urządzenie jest zaprojektowane do pracy w sieci elektroenergetycznej.
