Przełącznik automatyczny faz PF-431 | PF-431 F&F

Opis i Kluczowe Cechy

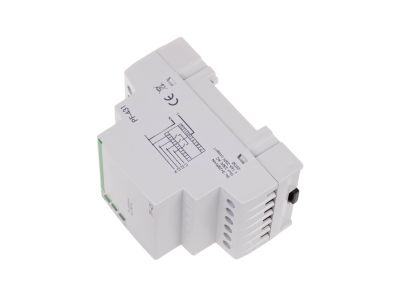

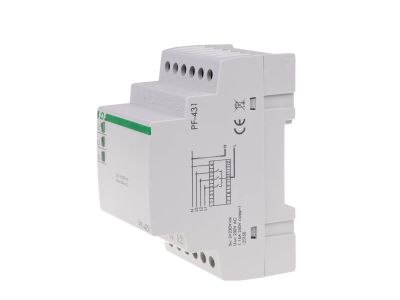

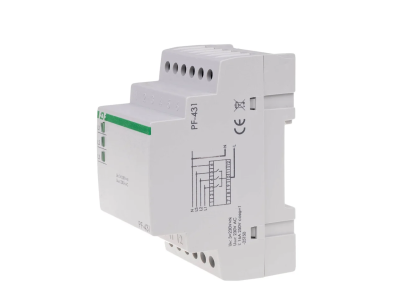

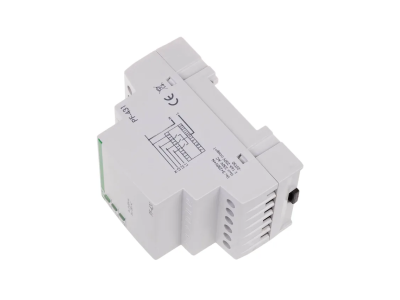

Automatyczny przełącznik faz PF-431 marki F&F to zaawansowane urządzenie modułowe zaprojektowane w celu zapewnienia bezprzerwowego zasilania odbiorników jednofazowych w układach trójfazowych (3×230 V+N). Urządzenie monitoruje parametry sieci i w przypadku zaniku fazy lub spadku napięcia poniżej bezpiecznego progu, automatycznie przełącza zasilanie na kolejną fazę o prawidłowych parametrach. Kluczową cechą modelu PF-431 jest funkcja fazy priorytetowej (L1), co oznacza, że urządzenie zawsze dąży do zasilania odbiornika z tej konkretnej fazy, o ile jej parametry są poprawne.

• Wysoka wydajność prądowa: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 16 A, co pozwala na bezpośrednie podłączenie odbiorników o znacznej mocy bez konieczności stosowania dodatkowych styczników.
• Precyzja pomiaru: Błąd pomiaru napięcia na poziomie zaledwie ±1% gwarantuje niezawodność i ochronę wrażliwych urządzeń elektronicznych.
• Szybkość reakcji: Czas przełączania wynosi zaledwie 0,3 sekundy, co minimalizuje ryzyko zakłóceń w pracy podłączonych systemów.

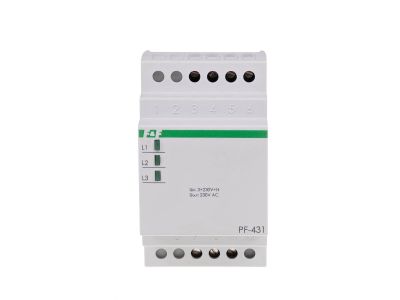

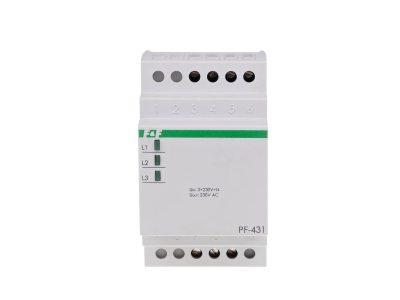

• Sygnalizacja optyczna: Trzy diody LED na panelu frontowym informują o obecności napięcia na poszczególnych fazach wejściowych, ułatwiając diagnostykę układu.
• Energooszczędność: Pobór mocy przez urządzenie nie przekracza 1 W, co czyni je rozwiązaniem ekonomicznym w długofalowej eksploatacji.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami dotyczącymi aparatury modułowej niskiego napięcia. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. PF-431 spełnia rygorystyczne normy kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania, co jest potwierdzone certyfikacją producenta F&F.

Zastosowanie

Przełącznik PF-431 znajduje szerokie zastosowanie w instalacjach, gdzie priorytetem jest ciągłość procesów technologicznych lub bezpieczeństwo mienia. Jest idealnym rozwiązaniem dla:

• Systemów alarmowych i monitoringu wizyjnego (CCTV), wymagających stałego zasilania.
• Automatyki domowej i inteligentnych budynków (Smart Home).
• Sterowników pieców CO oraz pomp obiegowych w instalacjach grzewczych.
• Lodówek, zamrażarek i systemów podtrzymywania temperatury w sektorze komercyjnym.
• Infrastruktury IT, w tym routerów i switchy sieciowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przełącznik PF-431 jest przystosowany do montażu na standardowej szynie DIN (TH-35), zajmując szerokość 3 modułów (52,5 mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przyłącze: Zaciski śrubowe pozwalają na podłączenie przewodów o przekroju do 4,0 mm², co zapewnia stabilny styk elektryczny i odporność na nagrzewanie.
• Moment dokręcania: Zalecany moment dokręcania śrub wynosi 0,5 Nm, co zapobiega uszkodzeniu zacisków przy jednoczesnym zapewnieniu optymalnego docisku.
• Warunki pracy: Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na montaż w rozdzielnicach zewnętrznych (w odpowiednich obudowach).
• Uwaga: Model PF-431 nie jest przeznaczony do współpracy z agregatami prądotwórczymi.

FAQ

1. Czy PF-431 wymaga zewnętrznych styczników?
Nie, przy obciążeniu do 16 A (AC-1) urządzenie posiada wbudowany przekaźnik wykonawczy pozwalający na bezpośrednie podłączenie odbiornika.

2. Co to jest histereza napięciowa w tym modelu?
Histereza wynosi 5 V. Zapobiega ona zjawisku "tętnowania" (częstego przełączania) w przypadku, gdy napięcie sieci oscyluje dokładnie wokół progu zadziałania.

3. Jakie są progi zadziałania dla poszczególnych faz?
Dla faz L1 i L2 próg zadziałania wynosi 195 V, natomiast dla fazy L3 jest to 190 V. Spadek napięcia poniżej tych wartości spowoduje przełączenie na inną, sprawną fazę.
