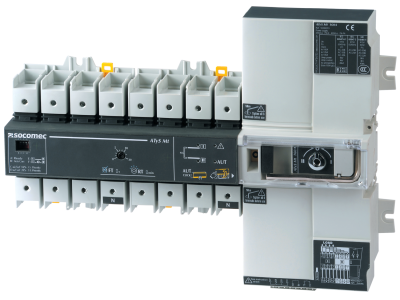

Przełącznik ATyS t M 4P 63A 230/400V AC | 93444006 Socomec

Opis i Kluczowe Cechy

Przełącznik ATyS t M 4P 63A marki Socomec to zaawansowane, 4-biegunowe automatyczne urządzenie przełączające (ATSE), zaprojektowane z myślą o zapewnieniu ciągłości zasilania w profesjonalnych instalacjach niskiego napięcia. Urządzenie łączy w sobie sprawdzoną konstrukcję mechaniczną serii ATyS d M z inteligentnym, zintegrowanym sterownikiem automatyki SZR (Samoczynnego Załączania Rezerwy). Model ten jest dedykowany do pracy w układach typu sieć-sieć, gdzie wymagane jest monitorowanie parametrów napięcia i częstotliwości obu źródeł.

• Prąd znamionowy 63 A: Pozwala na bezpieczną obsługę obciążeń w rozdzielnicach głównych i obiektowych.
• Konfiguracja 4P: Pełne rozłączanie czterech biegunów gwarantuje bezpieczeństwo i separację układów zasilania.
• Zintegrowany sterownik SZR: Eliminuje konieczność stosowania zewnętrznych przekaźników kontrolnych, co upraszcza okablowanie i oszczędza miejsce w rozdzielnicy.
• Błyskawiczna konfiguracja: Dzięki zastosowaniu jednego potencjometru oraz czterech mikroprzełączników (DIP-switch), czas uruchomienia systemu wynosi zaledwie od 2 do 3 minut.
• Wskaźnik stanu: Wyraźna sygnalizacja pozycji styków oraz gotowości urządzenia do pracy.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Przełącznik spełnia wymagania normy IEC 60947-6-1, która definiuje parametry dla wielofunkcyjnych urządzeń przełączających. Dzięki temu użytkownik ma pewność, że aparat zachowa parametry izolacyjne oraz zdolność do przełączania pod obciążeniem w określonych cyklach pracy. Stopień ochrony oraz odporność na zakłócenia elektromagnetyczne pozwalają na montaż w wymagających środowiskach technicznych.

Zastosowanie

Głównym obszarem zastosowania przełącznika ATyS t M 63A są obwody niskiego napięcia, w których dopuszczalna jest krótka przerwa w zasilaniu odbiorów podczas operacji przełączania (transfer typu Open Transition). Idealnie sprawdza się w:

• Budynkach użyteczności publicznej i biurowcach jako element systemów zasilania rezerwowego.
• Infrastrukturze krytycznej, gdzie wymagane jest automatyczne przełączanie między dwiema niezależnymi liniami zasilającymi.
• Przemyśle, do zabezpieczenia procesów technologicznych przed skutkami zaniku napięcia w sieci podstawowej.
• Rozdzielnicach modułowych montowanych na szynie DIN, gdzie kluczowa jest oszczędność miejsca.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym producenta. Przełącznik ATyS t M jest przystosowany do montażu na standardowej szynie DIN 35 mm, co znacząco ułatwia integrację w nowoczesnych szafach sterowniczych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Narzędzia: Do pełnej konfiguracji parametrów sterownika wystarczy standardowy płaski wkrętak, co eliminuje potrzebę używania specjalistycznego oprogramowania czy programatorów.
• Okablowanie sterownicze: Zintegrowany sterownik wymaga poprawnego podłączenia napięć pomiarowych z obu źródeł zasilania (230/400V AC).

FAQ

• Czy ATyS t M może współpracować z agregatem prądotwórczym? Model ATyS t M jest zoptymalizowany pod układy sieć-sieć. Do współpracy z generatorem dedykowany jest model ATyS g M, który posiada funkcję wysyłania sygnału startu do agregatu.
• Jak długo trwa przełączenie? Urządzenie wykonuje przełączenie z krótką przerwą, a czas konfiguracji logiki sterownika po pierwszym uruchomieniu zajmuje zazwyczaj od 120 do 180 sekund.
• Czy urządzenie posiada blokadę mechaniczną? Tak, konstrukcja serii ATyS M uniemożliwia jednoczesne załączenie obu źródeł zasilania, co gwarantuje bezpieczeństwo przed zwarciem międzyfazowym źródeł.
