Przełącznik ATyS g M 4P 160A 230/400V AC | 93544016 Socomec

Opis i Kluczowe Cechy

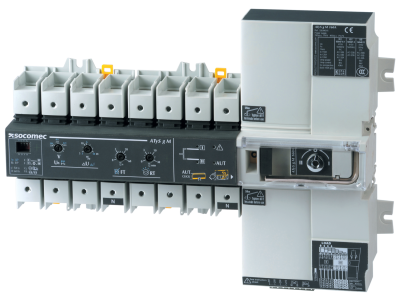

Przełącznik ATyS g M 4P 160A marki Socomec to zaawansowane, 4-biegunowe urządzenie klasy PC, zaprojektowane do automatycznego przełączania źródeł zasilania w układach niskiego napięcia. Aparat o prądzie znamionowym 160 A łączy w sobie niezawodność mechaniczną z inteligentnym sterowaniem elektronicznym. Urządzenie dedykowane jest do pracy w układach trójfazowych o napięciu znamionowym 230/400V AC. Kluczową cechą modelu ATyS g jest zintegrowany sterownik dedykowany do aplikacji typu sieć-generator, który pozwala na precyzyjne monitorowanie parametrów sieci (napięcie oraz częstotliwość) i automatyczne wydanie komendy startu dla agregatu prądotwórczego.

• Konfiguracja 4-biegunowa: Zapewnia pełną izolację torów prądowych, w tym toru neutralnego, co jest kluczowe dla bezpieczeństwa instalacji.
• Prąd znamionowy 160 A: Pozwala na obsługę wymagających odbiorów przemysłowych i komercyjnych.
• Intuicyjna konfiguracja: Nastawa parametrów odbywa się za pomocą czterech potencjometrów oraz czterech mikroprzełączników (DIP-switch), co eliminuje potrzebę stosowania zewnętrznego oprogramowania.
• Trzy pozycje pracy (I - 0 - II): Umożliwiają bezpieczne odłączenie odbiorów w pozycji środkowej (zero), co ułatwia prace konserwacyjne.
• Wysoka wytrzymałość: Konstrukcja oparta na sprawdzonych rozłącznikach izolacyjnych gwarantuje długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w profesjonalnych instalacjach elektroenergetycznych. Przełącznik spełnia wymagania normy IEC 60947-6-1, która definiuje standardy dla wielofunkcyjnych urządzeń przełączających (klasa PC). Zgodność z tą normą potwierdza zdolność aparatu do bezpiecznego przełączania pod obciążeniem oraz wysoką odporność na prądy zwarciowe. Urządzenie posiada również certyfikację CE, co jest niezbędne do stosowania na rynku europejskim.

Zastosowanie

Przełącznik ATyS g M 160A znajduje szerokie zastosowanie w systemach zasilania rezerwowego, gdzie dopuszczalna jest krótka przerwa w dostawie energii podczas operacji przełączania. Jest to idealne rozwiązanie dla:

• Budynków użyteczności publicznej: Szpitale, urzędy i centra danych, gdzie współpraca z agregatem prądotwórczym jest kluczowa.
• Przemysłu: Zabezpieczenie procesów produkcyjnych przed skutkami zaniku napięcia w sieci głównej.
• Infrastruktury krytycznej: Systemy przepompowni, oświetlenia awaryjnego oraz systemy wentylacji.
• Aplikacji sieć-generator: Dzięki wbudowanej logice sterowania agregatem, aparat samodzielnie zarządza cyklem rozruchu i studzenia generatora.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Przełącznik ATyS g M jest przystosowany do montażu na standardowej szynie DIN lub płycie montażowej wewnątrz rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń przy prądzie 160 A.
• Okablowanie sterownicze: Przewody pomocnicze do monitorowania napięcia i sterowania agregatem powinny być prowadzone zgodnie ze schematem, z zachowaniem odpowiedniej separacji od obwodów mocy.
• Przestrzeń chłodząca: Należy zapewnić odpowiednią cyrkulację powietrza wokół aparatu, aby uniknąć nadmiernego wzrostu temperatury podczas pracy ciągłej pod pełnym obciążeniem.
• Weryfikacja nastaw: Przed uruchomieniem automatyki należy precyzyjnie ustawić progi napięciowe i czasowe za pomocą potencjometrów, dostosowując je do charakterystyki agregatu.

FAQ

1. Czy przełącznik ATyS g M wymaga zewnętrznego sterownika?
Nie, urządzenie posiada wbudowany sterownik dedykowany do współpracy z agregatem prądotwórczym, co upraszcza budowę układu SZR.

2. Jaka jest różnica między wersją ATyS d a ATyS g?
Wersja ATyS d jest przełącznikiem zdalnie sterowanym, natomiast ATyS g posiada dodatkowo zintegrowaną automatykę monitorującą parametry sieci i generatora.

3. Czy można ręcznie przełączyć aparat w przypadku awarii elektroniki?
Tak, urządzenie jest wyposażone w mechanizm umożliwiający ręczne przełączanie za pomocą dźwigni, co zapewnia pełną kontrolę nad zasilaniem w sytuacjach awaryjnych.

4. Czy urządzenie monitoruje wszystkie trzy fazy?
Tak, ATyS g monitoruje napięcie i częstotliwość w układach 3-fazowych, zapewniając kompleksową ochronę odbiorników przed nieprawidłowymi parametrami zasilania.
