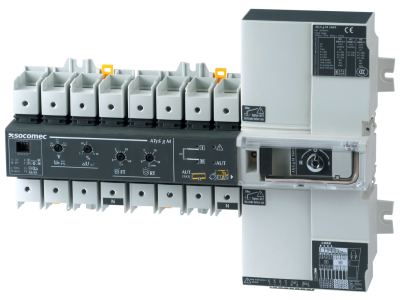

Przełącznik ATyS g M 4P 100A 230/400V AC | 93544010 Socomec

Opis i Kluczowe Cechy

Przełącznik ATyS g M 4P 100A o numerze katalogowym 93544010 to zaawansowane, 4-biegunowe urządzenie modułowe marki Socomec, zaprojektowane do automatycznego przełączania źródeł zasilania w układach niskiego napięcia. Aparat ten łączy w sobie niezawodność mechaniczną z inteligentnym sterowaniem elektronicznym, dedykowanym szczególnie do aplikacji typu sieć-generator. Prąd znamionowy wynoszący 100 A pozwala na bezpieczną obsługę obciążeń w instalacjach komercyjnych i przemysłowych, gdzie wymagana jest wysoka dyspozycyjność zasilania.

• Zintegrowana automatyka: Urządzenie posiada wbudowany sterownik monitorujący parametry napięcia i częstotliwości obu źródeł zasilania.
• Intuicyjna konfiguracja: Programowanie parametrów pracy odbywa się za pomocą czterech precyzyjnych potencjometrów oraz czterech mikroprzełączników (DIP-switch), co eliminuje potrzebę stosowania zewnętrznego oprogramowania.
• Bezpieczeństwo operacyjne: Konstrukcja umożliwia przełączanie pod obciążeniem, zapewniając jednocześnie bezpieczną przerwę izolacyjną w pozycji zero.
• Wielofunkcyjność: Aparat oferuje pełną funkcjonalność serii ATyS d, rozszerzoną o dedykowane algorytmy sterowania agregatem prądotwórczym.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w profesjonalnych instalacjach elektroenergetycznych. Przełącznik spełnia wymagania normy IEC 60947-6-1, która definiuje standardy dla wielofunkcyjnych urządzeń przełączających (ATS). Dzięki zgodności z tą normą, użytkownik ma pewność, że aparat zachowa deklarowane parametry elektryczne nawet w trudnych warunkach eksploatacyjnych, a jego trwałość mechaniczna i elektryczna odpowiada najwyższym standardom rynkowym.

Zastosowanie

Głównym obszarem zastosowania przełącznika ATyS g M 100A są systemy zasilania rezerwowego, w których dopuszczalna jest krótka przerwa w dostawie energii podczas operacji przełączania. Idealnie sprawdza się w:

• Budynkach użyteczności publicznej: Zapewnienie ciągłości pracy systemów wspomagających w biurowcach i centrach handlowych.
• Infrastrukturze krytycznej: Współpraca z agregatami prądotwórczymi w celu ochrony procesów technologicznych.
• Rolnictwie i przemyśle: Automatyzacja zasilania w obiektach inwentarskich oraz halach produkcyjnych.
• Aplikacjach sieć-generator: Automatyczne wysyłanie sygnału startu do agregatu po wykryciu zaniku napięcia w sieci podstawowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przełącznik ATyS g M jest przystosowany do montażu na standardowej szynie DIN (TH35), co znacząco przyspiesza prace instalacyjne w rozdzielnicach modułowych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Należy również pamiętać o prawidłowym podłączeniu obwodów pomocniczych sterujących agregatem oraz o zachowaniu odpowiednich odstępów izolacyjnych zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przełącznik ATyS g M wymaga zewnętrznego sterownika? Nie, urządzenie posiada zintegrowany sterownik automatyki, który zarządza procesem przełączania na podstawie ustawionych parametrów.
• Jaka jest różnica między modelem ATyS d a ATyS g? Model ATyS g posiada dodatkowe funkcje dedykowane do współpracy z generatorami, w tym monitorowanie parametrów źródła rezerwowego i logikę sterowania agregatem.
• Czy można ręcznie sterować przełącznikiem? Tak, aparat jest wyposażony w mechanizm umożliwiający ręczne przełączenie pozycji w sytuacjach awaryjnych lub podczas prac konserwacyjnych.
• Jakie parametry można ustawić potencjometrami? Potencjometry pozwalają na regulację progów napięciowych, częstotliwości oraz czasów zwłoki przy przełączaniu między źródłami.
