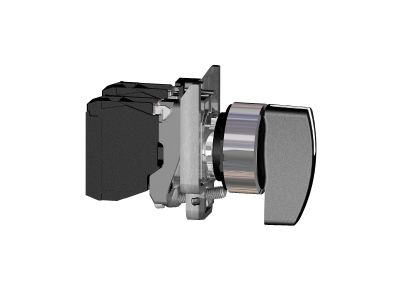

PRZEŁĄCZNIK ATEX | XB4BJ53EX Schneider Electric

Opis i Kluczowe Cechy

Przełącznik obrotowy ATEX z serii Harmony XB4 – Schneider Electric, symbol XB4BJ53EX, przeznaczony do zastosowań w atmosferze wybuchowej. Wyposażony w czarną długą rączkę, chromowaną metalową ramkę oraz dwa styki zwierne o działaniu wolnoprzerwanym. Przystosowany do pracy w strefach pyłowych 21-22, oferuje stopień ochrony IP65 i montaż w wycięciu panelowym Ø22 mm. Szerokość modułu nie dotyczy (montaż w panelu).

• Certyfikat ATEX INERIS 04ATEX9004U: gwarantuje bezpieczną pracę w strefach zagrożonych wybuchem pyłu 21 i 22 – wymagane w przemyśle naftowym, gazowym i spożywczym.
• Stopień ochrony IP65: pyłoszczelny i odporny na strumienie wody, zapewnia niezawodność w trudnych warunkach przemysłowych.
• 2 styki zwierne (NO) wolnoprzerywane: umożliwiają sterowanie obwodami sygnalizacji i automatyki z zachowaniem pewności łączenia.
• Mechanizm sprężyny powrotnej do środka: zapewnia samoczynny powrót przełącznika do pozycji spoczynkowej – kluczowe w aplikacjach wymagających resetowania.
• Metalowa, chromowana ramka i długa rączka: wytrzymałość mechaniczna i ergonomia obsługi nawet w rękawicach ochronnych.

Zgodność z Normami

Produkt posiada certyfikat ATEX INERIS 04ATEX9004U dopuszczający do stosowania w strefach zagrożonych wybuchem pyłu 21 i 22. Spełnia wymagania dyrektywy ATEX 2014/34/UE oraz posiada oznaczenie CE.

Zastosowanie

Przełącznik XB4BJ53EX zaprojektowano do sterowania w atmosferze wybuchowej, szczególnie tam, gdzie występuje pył palny. Sprawdza się w następujących scenariuszach:

• Sterowanie sygnalizacją i odbiornikami w przemyśle naftowym i gazowym.
• Wysyłanie impulsów do styczników, przekaźników lub PLC w strefach pyłowych 21/22.
• Automatyka procesów w przemyśle spożywczym (młyny, silosy, mieszalnie).
• Instalacje na stacjach benzynowych oraz w zakładach chemicznych z obecnością pyłów.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przełącznik przeznaczony jest do wbudowania w standardowe wycięcie panelowe o średnicy 22 mm. Zaciski śrubowe umożliwiają podłączenie przewodów o odpowiednim przekroju (dobranym do obciążenia) – moment dokręcania zgodnie z dokumentacją producenta. Nie stosować w strefach gazowych – wyłącznie pyłowe strefy 21-22.

FAQ

• Czy przełącznik ma podświetlenie LED? Nie, model XB4BJ53EX nie jest wyposażony w podświetlenie. Jest to suchy przełącznik obrotowy z możliwością podłączenia zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony? IP65 – pyłoszczelność i ochrona przed strumieniami wody, odpowiedni do instalacji na zewnątrz obudów w strefach pyłowych.
• Jaki jest tryb pracy styków? Styki zwierne (NO) o działaniu wolnoprzerwanym – przełącznik ma 3 pozycje robocze z samoczynnym powrotem do środka (sprężyna powrotna).
