PRZEŁĄCZNIK ATEX | XB4BD53EX Schneider Electric

Opis i Kluczowe Cechy

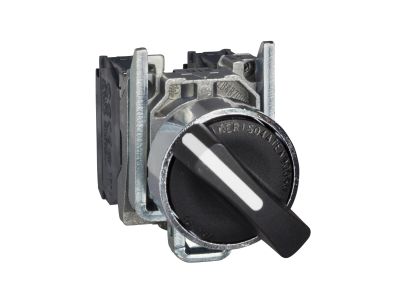

Przełącznik obrotowy ATEX XB4BD53EX z rodziny Harmony XB4 – ATEX D firmy Schneider Electric to metalowy łącznik obrotowy przeznaczony do pracy w atmosferze wybuchowej. Wyposażony w czarny standardowy uchwyt, oferuje 3 pozycje robocze z mechanizmem sprężyny powrotnej do środka oraz 2 styki zwierne o działaniu wolnoprzerwanym. Stopień ochrony IP65 zapewnia odporność na pył i wilgoć, a chromowana metalowa ramka gwarantuje trwałość w trudnych warunkach. Montaż odbywa się w standardowym wycięciu panelu o średnicy 22 mm, a podłączenie za pomocą zacisków śrubowych ułatwia instalację.

• 2 styki zwierne o działaniu wolnoprzerwanym: zapewniają bezpieczne i niezawodne przełączanie obwodów sterowania, minimalizując ryzyko iskrzenia przy rozłączaniu.
• 3 pozycje robocze z samopowrotem do środka: umożliwiają precyzyjne sterowanie w aplikacjach wymagających chwilowego impulsu lub sekwencji.
• Stopień ochrony IP65: doskonała szczelność przed pyłem i wodą, co gwarantuje bezawaryjną pracę w instalacjach narażonych na zabrudzenia i wilgoć.
• Certyfikat INERIS 04ATEX9004U: potwierdza dopuszczenie do stosowania w strefach pyłowych 21 i 22 według dyrektywy ATEX – niezbędny w przemyśle wydobywczym, spożywczym i na stacjach paliw.
• Chromowana metalowa ramka i zaciski śrubowe: wysoka wytrzymałość mechaniczna oraz łatwe i pewne okablowanie w warunkach przemysłowych.

Zgodność z Normami

Przełącznik posiada certyfikat INERIS 04ATEX9004U dopuszczający go do użytku w strefach zagrożonych wybuchem pyłu (strefy 21 i 22) zgodnie z dyrektywą ATEX. Produkt spełnia wymagania norm europejskich dla urządzeń sterowniczych w atmosferach potencjalnie wybuchowych. Oznaczenie Green Premium od Schneider Electric potwierdza zgodność z przepisami dotyczącymi ochrony środowiska, transparentność danych i dążenie do obiegu zamkniętego.

Zastosowanie

Przełącznik obrotowy XB4BD53EX dedykowany jest do obiektów i maszyn pracujących w środowiskach z potencjalnie wybuchową atmosferą pyłową. Sprawdza się w aplikacjach wymagających ręcznego wyboru trybu pracy lub impulsowego sterowania.

• Sterowanie procesami w przemyśle naftowym i gazowym – rafinerie, platformy wiertnicze, stacje paliw.
• Łączniki wyboru trybów pracy w liniach produkcyjnych przemysłu spożywczego (młyny, silosy, mieszalnie).
• Impulsowe załączanie/wyłączanie odbiorników oraz sygnalizacja w instalacjach pylących (drewno, chemia, tworzywa sztuczne).
• Automatyka budynkowa w strefach zagrożonych pyłem – systemy wentylacji i transportu materiałów sypkich.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa obowiązujących w strefach ATEX. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że w obszarze nie występuje atmosfera wybuchowa. Urządzenie montuje się w wycięciu panelu o średnicy 22 mm, mocując je za pomocą dołączonego pierścienia. Okablowanie wykonać przy użyciu zacisków śrubowych, stosując przewody o przekroju dostosowanym do prądu obwodu (dokładne wartości znamionowe dostępne w dokumentacji technicznej producenta). Moment dokręcania śrub zacisków – zgodnie z instrukcją fabryczną.

FAQ

• Czy przełącznik jest podświetlany? Nie, w dostarczonych danych nie ma informacji o podświetleniu. Jest to wersja z czarnym standardowym uchwytem, bez elementu świetlnego.
• Jaki stopień ochrony posiada ten przełącznik ATEX? Stopień ochrony IP65 – pyłoszczelny i odporny na strugi wody, co czyni go odpowiednim do stref mokrych i pylących.
• Czy styki działają jako zwierne, czy rozwierne? Stosowane są 2 styki zwierne (make) o działaniu wolnoprzerwanym. Po zwolnieniu uchwytu styk wraca do położenia spoczynkowego (otwartego) dzięki mechanizmowi sprężyny powrotnej.
