Przełącznik ATEX | XB4BC31EX Schneider Electric

Opis i Kluczowe Cechy

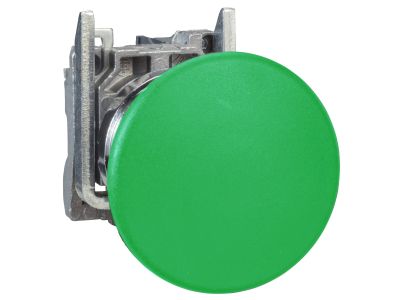

Przycisk grzybkowy Schneider Electric z serii Harmony XB4 – ATEX D (symbol XB4BC31EX) to metalowy element sterowniczy przeznaczony do pracy w atmosferze wybuchowej stref pyłowych 21-22. Wyposażony w 1 styk zwierny (NO) z funkcją powolnego wyłączania oraz mechanizm sprężyny powrotnej, zapewnia bezpieczne i ergonomiczne sterowanie maszynami. Głowica grzybkowa o średnicy 40 mm ułatwia obsługę nawet w grubych rękawicach, a chromowana metalowa ramka gwarantuje trwałość i odporność na środowisko przemysłowe. Montaż odbywa się w standardowym wycięciu panelowym Ø22 mm, a podłączenie wykonuje się za pomocą zacisków śrubowych.

• Styk zwierny 1NO: Umożliwia bezpieczne załączanie obwodów sterowania – przycisk normalnie otwarty, zamykający obwód po naciśnięciu.
• Stopień ochrony IP65: Ochrona przed pyłem i strugami wody – idealny do pracy w trudnych warunkach przemysłowych, w tym w strefach zagrożonych wybuchem pyłu.
• Certyfikat ATEX INERIS 04ATEX9004U: Zgodność z europejskimi normami dla urządzeń w strefach zagrożonych wybuchem – bezpieczeństwo potwierdzone przez jednostkę notyfikowaną.
• Głowica grzybkowa Ø40 mm: Duża powierzchnia nacisku zapobiega przypadkowemu uruchomieniu i ułatwia obsługę w rękawicach ochronnych.
• Materiał styków ze stopu srebra: Wysoka przewodność i odporność na erozję łukową – niezawodne przełączanie nawet przy dużych prądach (parametry znamionowe – sprawdź kartę katalogową).

Zgodność z Normami

Produkt posiada certyfikat INERIS 04ATEX9004U, potwierdzający dopuszczenie do stosowania w atmosferze wybuchowej (strefy pyłowe 21 i 22). Jest zgodny z wymaganiami dyrektywy ATEX 2014/34/UE oraz posiada oznaczenie CE. Seria Harmony XB4 spełnia standardy międzynarodowe dla aparatury sterowniczej i sygnalizacyjnej.

Zastosowanie

Przycisk grzybkowy XB4BC31EX został zaprojektowany do sterowania maszynami i procesami w strefach zagrożonych wybuchem pyłu. Sprawdza się w przemyśle ciężkim, gdzie wymagana jest wytrzymałość i łatwość obsługi.

• Sterowanie awaryjnym zatrzymaniem (E‑stop) w instalacjach w strefach 21/22 – przemysł chemiczny, młyny, silosy.
• Załączanie i wyłączanie odbiorników w obwodach sterowania maszyn w przemyśle naftowym, gazowym i petrochemicznym.
• Sygnalizacja i interfejs operatorski na stacjach benzynowych, w magazynach materiałów sypkich oraz w zakładach spożywczych (strefy pylenia).
• Zastosowania w instalacjach wymagających kompaktowego, metalowego elementu o wysokiej odporności mechanicznej i chemicznej.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu zasilania. Przycisk należy zamontować w wycięciu panelowym o średnicy 22 mm (grubość panelu zgodnie z dokumentacją producenta). Podłączenie przewodów wykonuje się za pomocą zacisków śrubowych; przekrój przewodu i moment dokręcania należy dobrać zgodnie z kartą katalogową. Po montażu sprawdzić szczelność uszczelki (IP65) i dokręcić pierścień mocujący.

FAQ

• Czy przycisk grzybkowy XB4BC31EX jest podświetlany? Nie, model ten nie posiada wbudowanego podświetlenia. Do sygnalizacji świetlnej w strefie ATEX zalecamy wybór lampki kontrolnej z tej samej serii Harmony XB4 – ATEX.
• Jaki stopień ochrony ma ten przycisk i czy można go stosować na zewnątrz? Stopień ochrony IP65 zapewnia odporność na pył i strugi wody. Może być stosowany na zewnątrz, pod warunkiem że nie jest narażony na długotrwałe zalanie lub ekstremalne czynniki atmosferyczne – należy uwzględnić warunki środowiskowe strefy ATEX.
• Jaki jest tryb pracy styku – czy przycisk jest rozwierny czy zwierny? Styk jest zwierny (NO – normalnie otwarty). Po naciśnięciu grzybka obwód zamyka się, a po zwolnieniu sprężyna powrotna otwiera styk. Funkcja powolnego wyłączania zapewnia bezpieczne rozłączanie bez drgań.
