Przełącznik amperomierza 4-pozycyjny 400V, 20A | SK603 Hager

Opis i Kluczowe Cechy

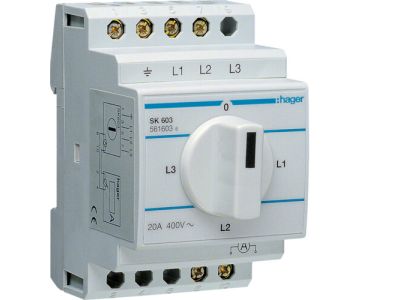

Przełącznik amperomierza oznaczony symbolem SK603 to 4-pozycyjne urządzenie przeznaczone do sekwencyjnego podłączania amperomierza do różnych obwodów pomiarowych. Przystosowany do pracy przy napięciu 400 V i prądzie znamionowym 20 A, co pozwala na bezpieczne przełączanie w obwodach trójfazowych o znacznym obciążeniu bez ryzyka przeciążenia styków.

• 4 pozycje przełącznika: Umożliwia pomiar prądu w czterech różnych obwodach lub fazach bez konieczności ręcznego przepinania przewodów pomiarowych, co przyspiesza diagnostykę i kontrolę.
• Napięcie znamionowe 400 V: Przeznaczony do pracy w sieciach trójfazowych, zapewnia odpowiednią izolację i bezpieczeństwo przy standardowych układach energetycznych.
• Prąd znamionowy 20 A: Gwarantuje pewne działanie w obwodach o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia aparatu.
• Dedykowany do amperomierzy: Zoptymalizowany pod kątem niskiej rezystancji styków i stabilnej pracy z przyrządami pomiarowymi.
• Kompaktowa konstrukcja modułowa: Łatwy w montażu w standardowych rozdzielnicach na szynie TH35 (szczegółowe dane montażowe w dokumentacji producenta).

Zgodność z Normami

Przełącznik SK603 został zaprojektowany zgodnie z wymaganiami europejskimi oraz posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Producent nie podał konkretnych numerów norm w dostarczonych danych.

Zastosowanie

Przełącznik amperomierza 4-pozycyjny SK603 znajduje zastosowanie wszędzie tam, gdzie wymagane jest selektywne podłączanie amperomierza do kilku obwodów bez ingerencji w okablowanie.

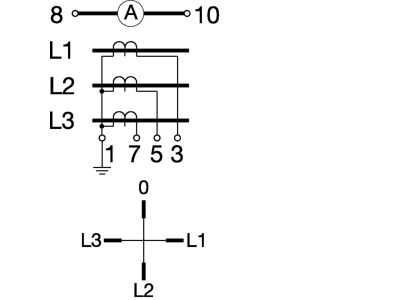

• Pomiar prądu w poszczególnych fazach sieci trójfazowej (L1, L2, L3) oraz w obwodzie neutralnym lub dodatkowym.
• Kontrola obciążenia w szafach rozdzielczych i sterowniczych w instalacjach przemysłowych oraz komercyjnych.
• Diagnostyka i obsługa techniczna układów zasilania w maszynach i urządzeniach.
• Automatyka budynkowa – monitorowanie prądów w poszczególnych odbiorach w celu optymalizacji zużycia energii.

Wskazówki Montażowe

Montaż przełącznika amperomierza SK603 może być przeprowadzony wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP (grupy E lub D). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) wewnątrz rozdzielnicy. Momenty dokręcania zacisków oraz dobór przekroju przewodów muszą być zgodne z dokumentacją techniczną producenta i wartościami prądu znamionowego (20 A). Po zamontowaniu należy sprawdzić poprawność działania przełączania wszystkich pozycji.

FAQ

• Do czego służy przełącznik amperomierza SK603? Umożliwia szybkie przełączanie amperomierza między czterema różnymi obwodami/fazami bez konieczności odłączania przewodów, co przyspiesza pomiary kontrolne.
• Jaka jest maksymalna wartość prądu i napięcia dla tego przełącznika? Prąd znamionowy wynosi 20 A, napięcie znamionowe 400 V. Nie należy przekraczać tych wartości, aby uniknąć uszkodzenia urządzenia lub zagrożenia dla obsługi.
• Czy przełącznik nadaje się do montażu w skrzynkach natynkowych? Przeznaczony jest do montażu w rozdzielnicach na szynie TH35 (DIN). W przypadku instalacji w obudowach natynkowych należy upewnić się, że są one przystosowane do aparatury modułowej.
