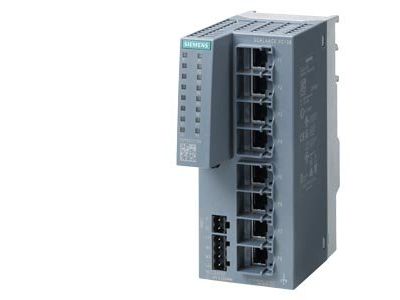

Przełącznik 8x10/100Mbit/s, LED, SCALANCE XC108 | 6GK5108-0BA00-2AC2 Siemens

Alternatywny kod produktu: 6GK51080BA002AC2

Opis i Kluczowe Cechy

Przełącznik SCALANCE XC108 (nr kat. 6GK5108-0BA00-2AC2) firmy Siemens to niezarządzalny przełącznik przemysłowy Ethernet (Industrial Ethernet switch) przeznaczony do pracy w sieciach automatyki budynkowej i produkcyjnej. Wyposażony w 8 portów RJ45 o szybkości 10/100 Mbit/s, diody LED diagnostyczne oraz redundantne zasilanie, zapewnia niezawodną komunikację w wymagających środowiskach przemysłowych.

• 8 portów RJ45 10/100 Mbit/s: Umożliwia podłączenie do 8 urządzeń końcowych (sterowników PLC, paneli HMI, czujników) w lokalnej sieci Ethernet z automatyczną negocjacją prędkości i duplexu.
• Diody LED diagnostyczne: Każdy port wyposażony w diody sygnalizujące stan połączenia (link) i aktywność transmisji (activity), co ułatwia szybką identyfikację usterek w terenie.
• Styk sygnalizacji błędu z przyciskiem SET: Pozwala na zdalne monitorowanie stanu pracy przełącznika – w przypadku awarii (np. zaniku napięcia) styk przekazuje sygnał do systemu nadrzędnego. Przycisk SET umożliwia ręczne testowanie lub konfigurację sygnalizacji.
• Redundantne zasilanie: Dwa niezależne wejścia zasilania (np. 24 V DC) zapewniają ciągłość pracy w przypadku awarii jednego źródła, co jest kluczowe w aplikacjach krytycznych.
• Konstrukcja przemysłowa: Kompaktowa obudowa przeznaczona do montażu na szynie DIN TH35, odporna na drgania i temperatury typowe dla szaf sterowniczych.

Zgodność z Normami

Przełącznik SCALANCE XC108 jest zgodny z ogólnymi normami dotyczącymi sprzętu przemysłowego oraz posiada certyfikat CE. Przeznaczony do stosowania w środowiskach przemysłowych zgodnie z wymaganiami standardów dotyczących odporności na zakłócenia elektromagnetyczne (EMC) i bezpieczeństwa elektrycznego. Szczegółowe informacje o normach dostępne są w instrukcji obsługi do pobrania ze strony producenta.

Zastosowanie

SCALANCE XC108 znajduje zastosowanie wszędzie tam, gdzie wymagana jest prosta, niezawodna sieć Ethernet w instalacjach przemysłowych i budynkowych. Dzięki niezarządzalnej pracy (plug & play) idealnie sprawdza się w:

• Sterowaniu i monitorowaniu maszyn oraz linii produkcyjnych – łączenie sterowników PLC, paneli operatorskich i czujników.
• Automatyce budynkowej – integracja systemów HVAC, oświetlenia, BMS z siecią Ethernet.
• Tworzeniu segmentów sieci w szafach rozdzielczych – podłączenie urządzeń w strefie wewnątrz rozdzielnicy.
• Aplikacjach wymagających redundantnego zasilania, np. w infrastrukturze krytycznej (transport, energetyka).

Wskazówki Montażowe

Montaż przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w zamkniętej szafie sterowniczej. Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie zasilania. Przekrój przewodów zasilających dobrać zgodnie z obciążeniem prądowym podanym w dokumentacji producenta. Moment dokręcania zacisków śrubowych oraz pozostałe szczegóły instalacyjne znajdują się w instrukcji obsługi dostępnej do pobrania.

FAQ

• Czy przełącznik posiada diody LED do diagnostyki? Tak, każdy port ma diody informujące o stanie połączenia (zielona dioda Link) oraz aktywności transmisji (żółta dioda Activity). Dodatkowo dioda na obudowie sygnalizuje zasilanie i ewentualny błąd.
• Jaki stopień ochrony (IP) ma to urządzenie? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. Przełącznik przeznaczony jest do montażu w szafie sterowniczej, typowo w środowisku suchym, z ochroną przed pyłem (w szafie o wyższym IP). Szczegóły dotyczące warunków środowiskowych znajdują się w instrukcji.
• Czy przełącznik wymaga konfiguracji? Nie, jest to urządzenie niezarządzalne (unmanaged) działające w trybie plug & play. Po podłączeniu napięcia automatycznie wykrywa prędkość i duplex podłączonych urządzeń. Funkcje zaawansowane (np. ustawienia styku błędu) są konfigurowane za pomocą przycisku SET według opisu w instrukcji.
