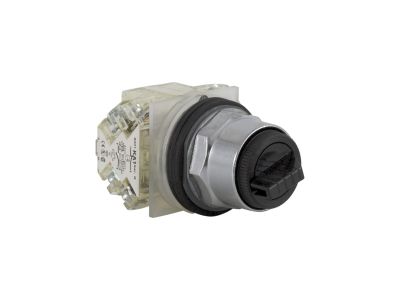

Przełącznik 600VAC, 10A Fi-30mm, T K, Harmony 9001K | 9001KS43BH2 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik Schneider Electric Harmony 9001K (symbol 9001KS43BH2) to element sterowniczy przystosowany do napięcia 600 VAC i prądu 10 A. Średnica montażowa 30 mm zapewnia kompatybilność z typowymi otworami paneli sterowniczych, co ułatwia instalację w istniejących rozdzielnicach i pulpitach operatorskich.

• Napięcie znamionowe 600 VAC, prąd 10 A: Bezpieczna praca w obwodach sterowniczych i sygnalizacyjnych o znacznym obciążeniu – styki wytrzymują długotrwałe obciążenie bez ryzyka przegrzania.
• Średnica otworu montażowego 30 mm (Fi-30mm): Standardowy wymiar umożliwiający łatwy montaż w panelach i puszkach, bez konieczności modyfikacji obudowy.
• Przełącznik typu T K (rodzina Harmony 9001K): Sprawdzona konstrukcja mechaniczna gwarantuje odporność na drgania i wielokrotne przełączenia, co przekłada się na długą żywotność w warunkach przemysłowych.
• Uniwersalny design: Możliwość zastosowania zarówno w nowych instalacjach, jak i przy modernizacji istniejących paneli – wersja bez podświetlenia, co upraszcza okablowanie.

Zgodność z Normami

Produkt należy do serii Schneider Electric Harmony 9001K, która spełnia wymagania europejskich norm bezpieczeństwa (oznakowanie CE). Szczegółowe dane dotyczące konkretnych norm (np. IEC/EN 60947) można znaleźć w dokumentacji technicznej producenta. Przełącznik jest przeznaczony do montażu w instalacjach niskiego napięcia zgodnych z zasadami sztuki inżynierskiej.

Zastosowanie

Przełącznik 9001KS43BH2 został zaprojektowany do pracy w układach sterowania i sygnalizacji w automatyce przemysłowej oraz budynkowej. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów przy napięciu do 600 VAC i prądzie do 10 A.

• Sterowanie pracą maszyn (np. włączanie/wyłączanie silników, pomp, wentylatorów) w obwodach pomocniczych.
• Podawanie sygnałów do styczników, przekaźników, modułów PLC – jako element panelu operatorskiego.
• Sygnalizacja stanu pracy (w połączeniu z lampkami sygnalizacyjnymi) w szafach sterowniczych.
• Automatyka budynkowa – przełączanie trybów pracy oświetlenia, ogrzewania, wentylacji w instalacjach o podwyższonych wymaganiach napięciowych.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające.

Urządzenie przeznaczone jest do montażu na panelu o grubości od 1 do 6 mm przy użyciu otworu o średnicy 30 mm (zgodnie z normą dla przycisków i przełączników 22–30 mm). Mocowanie następuje za pomocą pierścienia dociskowego (dołączonego do produktu). Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi przepisami (zalecany przekrój dla prądu 10 A: min. 1,5 mm²). Po zaciśnięciu przewodów w zaciskach należy sprawdzić poprawność połączeń i szczelność montażu.

FAQ

• Czy przełącznik jest podświetlany? W dostępnych danych nie wskazano funkcji podświetlenia – model 9001KS43BH2 jest przełącznikiem bez wbudowanego źródła światła. W razie potrzeby podświetlenia należy wybrać wariant z oznaczeniem LED lub zastosować oddzielną lampkę sygnalizacyjną.
• Jaki jest stopień ochrony (IP) tego przełącznika? Informacja o stopniu ochrony nie została podana w dostępnym źródle. Dla aparatury panelowej standardem ochrony w rozdzielnicach jest IP20. W przypadku montażu w warunkach wilgotnych lub zapylonych należy zastosować odpowiednie uszczelnienia i osłony.
• Jaki tryb pracy styku – chwilowy czy podtrzymanie? Symbol „T K” może odpowiadać różnym konfiguracjom (np. przełącznik z powrotem sprężynowym lub utrzymywany). Ponieważ nie ma jednoznacznej specyfikacji, zalecamy sprawdzenie dokumentacji technicznej producenta lub bezpośredni kontakt z działem technicznym w celu potwierdzenia charakterystyki.
