Przełącznik 5 portów RJ45 10/100Mb/s SIMATIC NET | 6GK5005-0BA00-1AB2 Siemens

Opis i Kluczowe Cechy

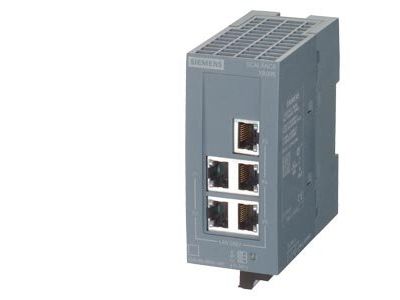

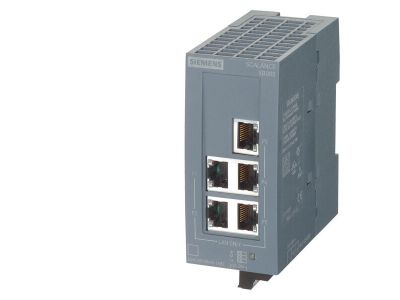

Przemysłowy przełącznik sieciowy SIEMENS SCALANCE XB005 o numerze katalogowym 6GK5005-0BA00-1AB2 to wysokiej klasy urządzenie typu unmanaged, zaprojektowane z myślą o niezawodnej transmisji danych w środowiskach przemysłowych. Wyposażony w 5 portów RJ45 obsługujących prędkości 10/100 Mbit/s, switch ten umożliwia budowę wydajnych struktur sieciowych w topologii gwiazdy oraz linii. Dzięki kompaktowej obudowie o stopniu ochrony IP20, urządzenie idealnie wpisuje się w ograniczoną przestrzeń szaf sterowniczych i rozdzielnic.

• Wydajność portów: Pięć gniazd RJ45 typu Twisted Pair zapewnia stabilne połączenie z urządzeniami końcowymi takimi jak sterowniki PLC, panele HMI czy falowniki.
• Diagnostyka LED: Zintegrowane diody LED na panelu przednim pozwalają na błyskawiczną weryfikację stanu zasilania oraz statusu komunikacji na poszczególnych portach, co znacząco skraca czas przestojów.
• Elastyczne zasilanie: Urządzenie wspiera szeroki zakres zasilania 24 V AC/DC, co ułatwia integrację z typowymi systemami automatyki budynkowej i przemysłowej.
• Konstrukcja Industrial: Wytrzymała obudowa przystosowana do pracy w trudniejszych warunkach niż standardowe rozwiązania biurowe.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z rygorystycznymi standardami marki SIEMENS dla serii SCALANCE, co gwarantuje pełną kompatybilność z systemami Industrial Ethernet. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikację CE, co jest niezbędne przy wdrażaniu systemów na rynku europejskim. Stopień ochrony IP20 definiuje odporność na dostęp do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej.

Zastosowanie

Switch SCALANCE XB005 znajduje szerokie zastosowanie w nowoczesnej automatyce. Jest idealnym rozwiązaniem do:

• Łączenia rozproszonych wysp I/O w obrębie jednej maszyny.
• Tworzenia lokalnych podsieci komunikacyjnych w szafach sterowniczych.
• Integracji systemów monitoringu wizyjnego IP w obiektach przemysłowych.
• Zastosowań w automatyce budynkowej, gdzie wymagane jest zasilanie prądem zmiennym (AC).

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (35 mm), co zapewnia stabilność mechaniczną i odpowiednie uziemienie poprzez zatrzask montażowy. Podczas instalacji należy zwrócić uwagę na zapewnienie odpowiedniej przestrzeni wokół urządzenia w celu swobodnej konwekcji powietrza, co zapobiega przegrzewaniu się elektroniki. Przewody zasilające należy podłączyć do dedykowanego bloku zaciskowego, dbając o odpowiedni moment dokręcania śrub, aby uniknąć poluzowania styków pod wpływem drgań maszynowych.

FAQ

• Czy switch wymaga konfiguracji programowej? Nie, SCALANCE XB005 jest przełącznikiem niezarządzalnym (unmanaged), co oznacza, że działa w trybie Plug & Play i nie wymaga ustawiania adresów IP ani parametrów transmisji.
• Jakie kable są zalecane do połączeń? Zaleca się stosowanie ekranowanych kabli typu skrętka (STP/FTP) kategorii 5e lub wyższej, aby zapewnić maksymalną odporność na zakłócenia elektromagnetyczne występujące w halach produkcyjnych.
• Czy urządzenie może pracować przy zasilaniu 24V AC? Tak, unikalną cechą tego modelu jest możliwość zasilania zarówno napięciem stałym (DC), jak i zmiennym (AC), co jest rzadkością w switchach przemysłowych.
