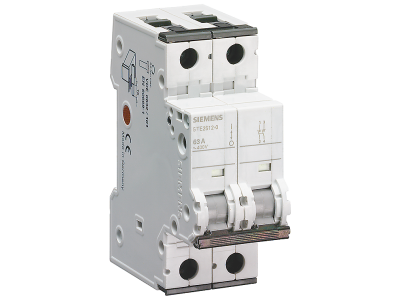

Przełącznik 400V 2-biegunowy 40A | 5TE2412-0 Siemens

Alternatywny kod produktu: 5TE24120

Opis i Kluczowe Cechy

Przełącznik 2-biegunowy 5TE2412-0 z rodziny SENTRON firmy Siemens przeznaczony jest do ręcznego włączania i wyłączania niewielkich obciążeń w instalacjach elektrycznych. Prąd znamionowy 40A oraz napięcie 400V AC umożliwiają bezpieczne sterowanie obwodami o znacznym poborze mocy. Urządzenie montowane jest na szynie DIN TH35, co pozwala na szybki i zwarty montaż w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 40A: Gwarantuje pewną pracę z obciążeniami o dużym poborze mocy bez ryzyka przegrzania styków.
• Napięcie znamionowe 400V AC: Przeznaczony do pracy w instalacjach trójfazowych i układach o podwyższonym napięciu.
• 2 bieguny: Zapewnia jednoczesne rozwarcie obu faz obwodu, zwiększając bezpieczeństwo odłączenia odbiornika.
• Montaż na szynie DIN TH35: Kompatybilny ze standardowymi rozdzielnicami, umożliwia szybki i powtarzalny montaż bez użycia narzędzi.
• Ochrona przed dotykiem: Konstrukcja zabezpiecza przed przypadkowym kontaktem z częściami pod napięciem podczas instalacji i obsługi.

Zgodność z Normami

Urządzenie jest zgodne z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako element systemu SENTRON spełnia wymagania stawiane aparaturze rozdzielczej stosowanej w budynkach mieszkalnych, użyteczności publicznej oraz obiektach przemysłowych.

Zastosowanie

Przełącznik 5TE2412-0 sprawdza się wszędzie tam, gdzie wymagane jest ręczne, bezpieczne odłączanie napięcia od odbiorników lub grup obwodów.

• Ręczne włączanie/wyłączanie oświetlenia, gniazd wtyczkowych i innych odbiorników w rozdzielnicach budynkowych
• Izolacja obwodów podczas prac konserwacyjnych i serwisowych w szafach sterowniczych
• Przełączanie między źródłami zasilania w prostych układach rezerwowych
• Sterowanie niewielkimi silnikami, grzałkami i podobnymi odbiornikami w instalacjach przemysłowych

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do prądu znamionowego 40A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz długość odizolowania przewodów – stosuj się do dokumentacji producenta. Po montażu sprawdź poprawność połączeń i działanie przełącznika przed załączeniem napięcia.

FAQ

• Czy przełącznik jest wyposażony w podświetlenie (LED)? Producent nie przewiduje w tym modelu wbudowanego podświetlenia. Do sygnalizacji stanu załączenia należy zastosować oddzielne lampki sygnalizacyjne.
• Jaki stopień ochrony ma to urządzenie? W dostępnych danych producent nie podaje konkretnego stopnia ochrony. Standardowo aparatura rozdzielcza montowana wewnątrz rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotykiem i wnikaniem ciał stałych powyżej 12 mm).
• Jaki jest tryb pracy styków – monostabilny (chwilowy) czy bistabilny (podtrzymanie)? Przełącznik jest bistabilny – dźwignia utrzymuje zadany stan (włączony/wyłączony) bez konieczności podtrzymywania. Nie wymaga zasilania do utrzymania pozycji styków.
