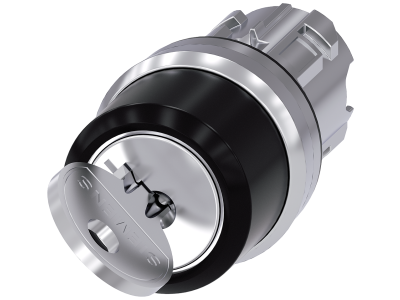

Przełącznik 3SU1, 22mm, O-I, z kluczem RONIS, SB30, okrągły, metal, SIRIUS ACT | 3SU1050-4BF11-0AA0 Siemens

Alternatywny kod produktu: 3SU10504BF110AA0

Opis i Kluczowe Cechy

Przełącznik kluczykowy Siemens SIRIUS ACT o symbolu 3SU1050-4BF11-0AA0 to element wykonawczy z serii 3SU1 przeznaczony do montażu w płycie czołowej (otwór 22 mm). Dzięki zastosowaniu klucza RONIS SB30 oraz trwałej metalowej obudowie zapewnia zabezpieczenie przed nieautoryzowaną zmianą pozycji i odporność na uszkodzenia mechaniczne. Przełącznik oferuje dwa stabilne położenia O (wyłączony) i I (załączony), co ułatwia jednoznaczną sygnalizację stanu.

• Otwór montażowy 22 mm: uniwersalny standard umożliwiający łatwy montaż w typowych panelach sterowniczych i pulpitach operatorskich.
• Materiał obudowy – metal: wysoka wytrzymałość mechaniczna i odporność na uszkodzenia w wymagających warunkach przemysłowych.
• Klucz RONIS SB30: blokada mechaniczna uniemożliwiająca przypadkową lub nieuprawnioną zmianę pozycji przełącznika – zwiększa bezpieczeństwo procesów.
• Pozycje O-I: wyraźne rozróżnienie stanu załączony/wyłączony bez konieczności dodatkowej sygnalizacji.
• System SIRIUS ACT: modułowa konstrukcja umożliwiająca łączenie z szeroką gamą bloków styków i modułów LED (montowanych od tyłu) – elastyczność konfiguracji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej. Przeznaczony do stosowania w instalacjach przemysłowych zgodnie z zasadami bezpieczeństwa.

Zastosowanie

Przełącznik kluczykowy 3SU1050-4BF11-0AA0 sprawdza się wszędzie tam, gdzie wymagane jest autoryzowane sterowanie lub blokada wyboru trybu pracy. Typowe zastosowania:

• Autoryzacja dostępu do obsługi maszyn – wymagany klucz do zmiany stanu, uniemożliwia przypadkowe włączenie przez osoby nieuprawnione.
• Wyłącznik główny z blokadą – zapewnia bezpieczne odcięcie zasilania w trybie konserwacji (w połączeniu z odpowiednim blokiem styków).
• Selektor trybów pracy (ręczny/automatyczny) – wyraźne położenia O-I ułatwiają identyfikację wybranego trybu.
• Systemy kontroli dostępu w szafach sterowniczych – przełącznik kluczykowy jako element potwierdzenia obecności operatora.

Wskazówki Montażowe

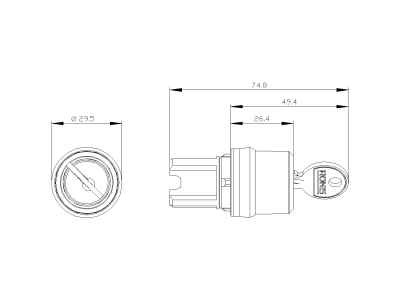

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przełącznik przeznaczony jest do mocowania w otworze o średnicy 22 mm w płycie czołowej (grubość płyty zgodnie z dokumentacją). Elementy wykonawcze łączy się od tyłu z blokami styków lub modułami LED przy użyciu dedykowanych uchwytów systemu SIRIUS ACT. Przekrój przewodów należy dobrać do prądu znamionowego zastosowanych bloków styków – szczegółowe dane montażowe znajdują się w karcie katalogowej producenta. Przed pierwszym uruchomieniem należy sprawdzić prawidłowość dokręcenia połączeń oraz działanie blokady kluczykowej.

FAQ

• Czy przełącznik posiada podświetlenie? Ten model (3SU1050-4BF11-0AA0) nie zawiera modułu LED. Podświetlenie można zrealizować opcjonalnie przez zastosowanie odpowiedniego bloku z diodą LED dostępnego w systemie SIRIUS ACT.
• Jaki stopień ochrony ma przełącznik? W danych produktu nie podano konkretnej wartości IP. W typowych konfiguracjach z uszczelką montażową dla otworu 22 mm osiąga się ochronę co najmniej IP20 od strony płyty czołowej. Dla wyższych stopni ochrony należy stosować dedykowane uszczelnienia i bloki tylnie.
• Czy przełącznik jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Sam element wykonawczy nie określa trybu pracy styków – to zależy od zastosowanego bloku styków (montowanego od tyłu). Należy dobrać odpowiedni blok styków (np. 1NO, 1NC lub 2NO/2NC) zgodnie z wymaganiami aplikacji.
