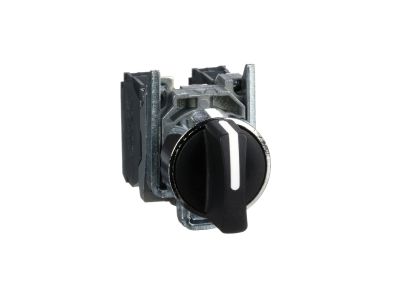

Przełącznik 3-pozycyjny pokrętło Fi-22mm czarny 2Z z samopowrotem | XB4BD53 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 3-pozycyjny Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym XB4BD53, to zaawansowane rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się standardową średnicą montażową wynoszącą 22 mm, co zapewnia pełną kompatybilność z typowymi pulpitami sterowniczymi i obudowami maszynowymi. Kluczowym elementem konstrukcyjnym jest chromowana metalowa ramka, która gwarantuje wyjątkową odporność mechaniczną na uderzenia oraz stabilność osadzenia w otworze montażowym.

• Mechanizm samopowrotu: Przełącznik posiada funkcję sprężynowego powrotu do pozycji środkowej, co jest kluczowe w układach wymagających chwilowego podania sygnału sterującego.
• Konfiguracja styków: Wyposażony w 2 styki zwierne (2 x NO), które umożliwiają niezależne sterowanie dwoma obwodami w zależności od kierunku wychylenia pokrętła.
• Wytrzymałość środowiskowa: Dzięki wysokim stopniom ochrony IP66, IP67, IP69 oraz IP69K, urządzenie jest całkowicie odporne na pył, silne strumienie wody pod ciśnieniem oraz wysoką temperaturę, co pozwala na jego stosowanie w przemyśle spożywczym i ciężkim.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C sprawia, że przełącznik sprawdza się zarówno w chłodniach, jak i w pobliżu procesów generujących wysokie ciepło.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na wibracje i korozyjne działanie środowiska zasolonego. Zgodność z klasyfikacją Typ 4X według standardów NEMA dodatkowo podkreśla jego przydatność w środowiskach o podwyższonej agresywności chemicznej. Urządzenie spełnia normy dotyczące aparatury niskonapięciowej, co gwarantuje bezpieczną integrację z systemami automatyki przemysłowej na całym świecie.

Zastosowanie

Przełącznik XB4BD53 znajduje szerokie zastosowanie w sektorach wymagających niezawodności i precyzji. Jest idealnym wyborem dla:

• Przemysłu maszynowego (OEM): Do sterowania trybami pracy maszyn, takimi jak wybór między trybem ręcznym a automatycznym.
• Sektora spożywczego: Gdzie wymagane jest mycie urządzeń pod wysokim ciśnieniem (standard IP69K).
• Infrastruktury i transportu: W panelach sterowniczych suwnic, dźwigów oraz w systemach sterowania ruchem.
• Gospodarki wodno-ściekowej: Dzięki odporności na wilgoć i trudne warunki atmosferyczne.

Wskazówki Montażowe

Montaż przełącznika jest intuicyjny dzięki modułowej konstrukcji serii Harmony XB4. Urządzenie montuje się w standardowym otworze o średnicy 22,5 mm. Podłączenie elektryczne realizowane jest za pomocą zacisków śrubowych, które zapewniają trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem wibracji. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych zgodnie z dokumentacją techniczną producenta, aby zapewnić optymalną przewodność elektryczną i uniknąć uszkodzenia gwintów. Modułowa budowa pozwala na szybką wymianę bloków styków bez konieczności demontażu całego napędu.

FAQ

• Czy przełącznik pozostaje w wybranej pozycji po puszczeniu pokrętła? Nie, model XB4BD53 posiada mechanizm samopowrotu, co oznacza, że po zwolnieniu nacisku pokrętło automatycznie wraca do pozycji środkowej (neutralnej).
• Czy produkt nadaje się do montażu na zewnątrz budynków? Tak, dzięki stopniowi ochrony IP66/IP67 oraz szerokiemu zakresowi temperatur pracy, przełącznik jest w pełni przystosowany do pracy w warunkach zewnętrznych.
• Jakie przewody można podłączyć do zacisków śrubowych? Zaciski są przystosowane do standardowych przewodów miedzianych stosowanych w automatyce. Zaleca się używanie tulejek zaciskowych na końcach przewodów typu linka dla zapewnienia najlepszego styku.
