Przełącznik 3-pozycyjny pokrętło Fi-22mm czarny 2Z bez samopowrotu | XB4BD33 Schneider Electric

Opis i Kluczowe Cechy

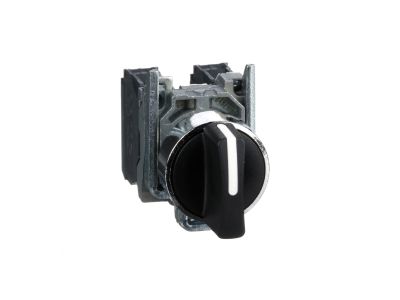

Przełącznik 3-pozycyjny Schneider Electric z serii Harmony XB4 o numerze katalogowym XB4BD33 to profesjonalne rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się standardową średnicą montażową wynoszącą 22 mm, co zapewnia pełną kompatybilność z typowymi pulpitami sterowniczymi i obudowami. Wyposażony w chromowaną metalową ramkę, produkt wykazuje nadzwyczajną odporność na uszkodzenia mechaniczne oraz wibracje, co jest kluczowe w środowisku ciężkiego przemysłu.

• Mechanizm blokujący: Przełącznik działa bez samopowrotu, co oznacza, że pozostaje w wybranej pozycji (lewo-środek-prawo), umożliwiając stabilne ustawienie trybu pracy maszyny.
• Konfiguracja styków: Urządzenie posiada 2 styki zwierne (2 x NO), które pozwalają na niezależne sterowanie dwoma obwodami elektrycznymi.
• Zaciski śrubowe: Zastosowanie solidnych zacisków śrubowych gwarantuje pewne połączenie elektryczne, odporne na poluzowanie pod wpływem drgań.
• Wytrzymałość środowiskowa: Dzięki certyfikatom IP66, IP67, IP69 oraz IP69K, przełącznik jest całkowicie pyłoszczelny i odporny na silne strumienie wody pod wysokim ciśnieniem oraz czyszczenie parowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego przydatność do pracy w warunkach o podwyższonym zasoleniu i wilgotności. Zgodność z klasyfikacją Typ 4X według standardów NEMA dodatkowo podkreśla odporność na korozję i ekstremalne warunki atmosferyczne. Szeroki zakres temperatur pracy, od -40°C do aż 70°C, sprawia, że przełącznik XB4BD33 może być stosowany zarówno w chłodniach, jak i w pobliżu pieców przemysłowych.

Zastosowanie

Dzięki swojej modułowej konstrukcji i wysokiej odporności, przełącznik Harmony XB4 znajduje zastosowanie w wielu gałęziach gospodarki:

• Przemysł maszynowy: Wybór trybów pracy (automatyczny, ręczny, serwisowy) w obrabiarkach i liniach produkcyjnych.
• Sektor spożywczy: Dzięki normie IP69K idealnie nadaje się do maszyn wymagających częstego mycia pod wysokim ciśnieniem.
• Energetyka i automatyka budynkowa: Sterowanie układami wentylacji, oświetlenia czy systemami zasilania awaryjnego.
• Transport i logistyka: Panelowe systemy sterowania w suwnicach, dźwigach oraz na jednostkach pływających.

Wskazówki Montażowe

Montaż przełącznika XB4BD33 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym kluczem do otworów 22 mm. Modułowa budowa pozwala na oddzielny montaż głowicy w otworze pulpitu oraz korpusu ze stykami, co znacznie przyspiesza prace instalacyjne. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Urządzenie jest przystosowane do montażu w układach o dużym zagęszczeniu komponentów.

FAQ

• Czy przełącznik posiada funkcję samopowrotu? Nie, jest to model z mechanizmem blokującym, co oznacza, że pokrętło pozostaje w pozycji, w której zostało ustawione przez operatora.
• Czy mogę zamontować ten przełącznik w obudowie zewnętrznej? Tak, wysoki stopień ochrony IP66/IP67/IP69 oraz odporność na korozję (Typ 4X) pozwalają na bezpieczną pracę na zewnątrz budynków.
• Jaka jest średnica otworu montażowego? Przełącznik jest dedykowany do standardowych otworów o średnicy 22,5 mm.
• Czy ramka jest wykonana z tworzywa? Nie, model XB4 posiada ramkę wykonaną z chromowanego metalu, co odróżnia go od serii XB5 wykonanej z plastiku.
