Przełącznik 3-pozycyjny plastikowy Harmony XB5 | XB5AJ33 Schneider Electric

Opis i Kluczowe Cechy

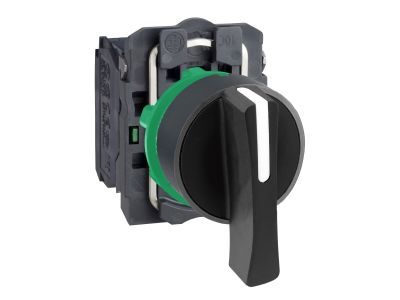

Przełącznik 3-pozycyjny Schneider Electric Harmony XB5 (symbol XB5AJ33) to modułowe urządzenie sterownicze w czarnej, podwójnie izolowanej plastikowej ramce. Wyposażony w długi uchwyt oraz mechanizm zatrzymania w pozycji środkowej, umożliwia wybór trzech stanów pracy. Dwa styki normalnie otwarte (NO) oraz zaciski śrubowe zapewniają niezawodne i bezpieczne przełączanie w obwodach sterowania. Kompaktowa konstrukcja montowana w otworze 22 mm sprawia, że produkt doskonale sprawdza się w rozdzielnicach i pulpitach operatorskich.

• Stopień ochrony IP69 / IP69K: odporność na wnikanie pyłu i wody, w tym mycie strumieniem pod wysokim ciśnieniem – idealny do przemysłu spożywczego, myjni i środowisk o podwyższonej wilgotności.
• Zakres temperatury pracy od –40°C do +70°C: pełna funkcjonalność w ekstremalnie niskich i wysokich temperaturach, gwarantująca niezawodność w halach produkcyjnych i na zewnątrz budynków.
• Dwa styki NO (normalnie otwarte): możliwość przesyłania dwóch niezależnych sygnałów sterujących do styczników, przekaźników lub PLC z jednego przycisku, co upraszcza okablowanie.
• Podwójnie izolowana plastikowa ramka: zwiększone bezpieczeństwo użytkownika oraz odporność na działanie wielu środków chemicznych – dedykowane do instalacji wymagających izolacji elektrycznej.
• Zaciski śrubowe: trwałe i pewne połączenie przewodów, łatwe w serwisie i odporne na wibracje – montaż bez specjalistycznych narzędzi.

Zgodność z Normami

Przełącznik XB5AJ33 spełnia wymagania europejskich dyrektyw i posiada certyfikat CE. Posiada certyfikację morską oraz zgodność z typem obudowy 4X. Deklarowane stopnie ochrony IP66, IP67, IP69 i IP69K potwierdzają odporność na pył i wodę w najcięższych warunkach przemysłowych. Urządzenie zaprojektowano zgodnie z obowiązującymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki trzem pozycjom (lewo – 0 – prawo) i dwóm stykom NO przełącznik znajduje zastosowanie wszędzie tam, gdzie operator musi wybrać jeden z kilku trybów pracy lub wysłać dwa sygnały jednocześnie.

• Sterowanie dwoma niezależnymi odbiornikami (np. załączanie/wyłączanie dwóch sekcji oświetlenia) z jednego panelu.
• Wysyłanie impulsów do styczników lub przekaźników w układach przełączania źródeł zasilania.
• Sygnalizacja stanów pracy maszyn – wybór między trybem automatycznym, ręcznym a wyłączeniem.
• Automatyka budynkowa i przemysłowa – przełączanie trybów wentylacji, ogrzewania lub bram.

Wskazówki Montażowe

Przełącznik powinien być instalowany przez wykwalifikowany personel posiadający uprawnienia SEP. Montaż odbywa się w otworze o średnicy 22 mm (zgodnie z normą DIN) – urządzenie mocuje się od zewnątrz panelu za pomocą dołączonego pierścienia. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów należy dobrać do obciążenia styków (zalecane 0,5–2,5 mm²). Zaciski śrubowe dokręcać momentem podanym w dokumentacji produktu, aby zapewnić trwałe i bezpieczne połączenie. Urządzenie może być montowane w rozdzielnicach oraz na szynie TH35 (za pomocą adaptera, jeśli wymagane).

FAQ

• Czy przełącznik jest podświetlany? Nie, model XB5AJ33 nie posiada podświetlenia LED – sterowanie odbywa się wyłącznie poprzez mechaniczną zmianę pozycji uchwytu.
• Jaki stopień ochrony ma ten przełącznik? Deklarowane stopnie ochrony to IP66, IP67, IP69 oraz IP69K, co oznacza pełną odporność na pył i wodę, w tym mycie ciśnieniowe w temperaturze do +80°C.
• Jaki jest tryb pracy styków? Styki są normalnie otwarte (NO) – w pozycji neutralnej (środkowej) łączniki są rozwarte, a po skręceniu w lewo lub w prawo zwierają obwód.
