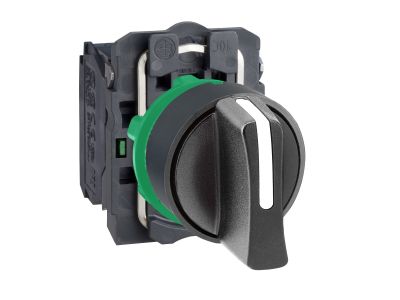

Przełącznik 3 pozycyjny czarny plastikowy , Harmony XB5 | XB5AD33 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 3-pozycyjny Schneider Electric z serii Harmony XB5 o numerze katalogowym XB5AD33 to zaawansowane rozwiązanie sterownicze, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się modularną konstrukcją, która pozwala na szybką adaptację i łatwe serwisowanie. Wyposażone w czarny, plastikowy napęd z mechanizmem zatrzymania (stabilnym), umożliwia precyzyjne przełączanie między trzema trybami pracy maszyny. Podwójnie izolowana plastikowa ramka zapewnia nie tylko wysoką odporność na czynniki chemiczne, ale również dodatkowe bezpieczeństwo elektryczne, co jest kluczowe w środowiskach o podwyższonym ryzyku korozyjnym.

• Konfiguracja styków: Urządzenie posiada 2 styki normalnie otwarte (2 x NO), co pozwala na niezależne sterowanie dwoma obwodami elektrycznymi.
• Trwałość i odporność: Dzięki certyfikacji IP66, IP67, IP69 oraz IP69K, przełącznik jest całkowicie pyłoszczelny i odporny na strumienie wody pod wysokim ciśnieniem oraz czyszczenie parowe.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C sprawia, że produkt sprawdza się zarówno w chłodniach, jak i w gorących halach produkcyjnych.
• Zaciski śrubowe: Zastosowanie solidnych zacisków śrubowych gwarantuje trwałe połączenie przewodów, odporne na wibracje i wstrząsy mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego przydatność do pracy w trudnych warunkach zasolenia i wilgoci. Zgodność z normami Typu 4X oraz wysokimi klasami szczelności IP (IP66, IP67, IP69, IP69K) gwarantuje, że przełącznik spełnia rygorystyczne wymagania stawiane komponentom automatyki przemysłowej na całym świecie. Modularność systemu Harmony XB5 ułatwia również dostosowanie instalacji do lokalnych przepisów bezpieczeństwa maszynowego.

Zastosowanie

Przełącznik XB5AD33 znajduje szerokie zastosowanie w sektorach wymagających niezawodności i odporności na agresywne media. Jest idealnym wyborem dla przemysłu spożywczego, farmaceutycznego oraz chemicznego, gdzie regularnie stosuje się silne środki czyszczące. Doskonale sprawdza się w panelach sterowniczych maszyn produkcyjnych, systemach transportu bliskiego oraz w infrastrukturze budynkowej. Dzięki możliwości montażu w standardowych otworach o średnicy 22 mm, jest w pełni kompatybilny z istniejącymi pulpitami sterowniczymi, co czyni go optymalnym wyborem przy modernizacji (retrofittingu) starszych systemów.

Wskazówki Montażowe

Instalacja przełącznika jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wyposażeniem elektryka. Poniżej znajdują się kluczowe wytyczne:

• Otwór montażowy: Należy przygotować standardowy otwór o średnicy 22 mm w panelu o odpowiedniej grubości.
• Podłączenie elektryczne: Przewody należy wprowadzić do zacisków śrubowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zapewnić optymalny styk i uniknąć poluzowania połączenia.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby zapewnić trwałość mechaniczną bez uszkodzenia gwintów.
• Modularność: Blok styków można łatwo wypiąć z napędu, co ułatwia montaż w ciasnych przestrzeniach szaf sterowniczych.

FAQ

• Czy przełącznik posiada funkcję powrotu sprężynowego? Nie, model XB5AD33 posiada mechanizm zatrzymania, co oznacza, że pozostaje w wybranej pozycji do czasu ręcznej zmiany przez operatora.
• Czy produkt nadaje się do mycia pod ciśnieniem? Tak, dzięki klasie ochrony IP69K, przełącznik jest przystosowany do czyszczenia strumieniem wody o wysokiej temperaturze i pod wysokim ciśnieniem.
• Jaki jest materiał ramki? Ramka wykonana jest z wysokiej jakości tworzywa sztucznego, co zapewnia doskonałą izolację elektryczną i odporność na korozję chemiczną.
• Czy mogę zamontować ten przełącznik w otworze 30 mm? Standardowo przełącznik dedykowany jest do otworów 22 mm. Montaż w większych otworach wymaga zastosowania odpowiednich adapterów redukcyjnych.
