Przełącznik 3-pozycyjny czarny C cam powrót do środka metalowy 1NO + 1NC Harmony 9001K | 9001KS53FBH13 Schneider Electric

Opis i Kluczowe Cechy

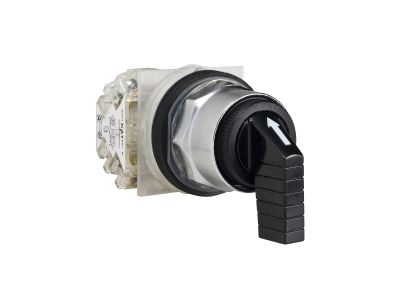

Przełącznik 3-pozycyjny Schneider Electric Harmony 9001K (symbol 9001KS53FBH13) wyposażony w mechanizm sprężynowy samoczynnego powrotu do pozycji środkowej. Posiada dwa styki 1NO + 1NC, chromowaną obudowę metalową oraz stopień ochrony IP66. Montowany w standardowym otworze 30 mm – sprawdza się jako kompaktowy i widoczny interfejs operatora do sterowania maszynami.

• Mechanizm sprężynowy z powrotem do środka: automatyczny powrót dźwigni do pozycji neutralnej – zwiększa bezpieczeństwo i ułatwia obsługę w aplikacjach wymagających chwilowego załączenia.
• 2 styki 1NO + 1NC: uniwersalna konfiguracja umożliwia jednoczesne załączanie i rozłączanie dwóch obwodów sterowniczych.
• Stopień ochrony IP66: całkowita pyłoszczelność i odporność na silne strugi wody – niezawodna praca w wilgotnych i zapylonych środowiskach przemysłowych.
• Obudowa chromowana, metalowa: wytrzymałość mechaniczna, odporność na uderzenia i wibracje, a także elegancki wygląd.
• Montaż w otworze 30 mm: pasuje do standardowych paneli sterowniczych i pulpitów – łatwa instalacja bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymogami norm DIN. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymagań Unii Europejskiej dla aparatury sterowniczej.

Zastosowanie

Przełącznik 3-pozycyjny z powrotem do środka znajduje zastosowanie wszędzie tam, gdzie wymagane jest chwilowe załączanie sygnału sterującego. Idealnie nadaje się do precyzyjnego ustawiania maszyn w różnych trybach pracy.

• Sterowanie obwodami START/STOP w maszynach przemysłowych – impulsowe załączanie przy jednoczesnym zachowaniu bezpieczeństwa po zwolnieniu dźwigni.
• Podawanie impulsów do styczników, przekaźników lub wejść PLC – doskonały do energoelektroniki i automatyki.
• Sygnalizacja i ręczne nadzorowanie procesów technologicznych w trudnych warunkach (pył, wilgoć).
• Interfejs operatora w maszynach budowlanych, rolniczych oraz w systemach transportu bliskiego – wysoka odporność na wibracje i uderzenia.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania obwodu. Urządzenie przeznaczone jest do montażu w otworze o średnicy 30 mm w panelu (grubość panelu zgodnie z dokumentacją producenta). Połączenia styków realizować za pomocą klasycznego mechanizmu śrubowo-zaciskowego – moment dokręcania oraz przekrój przewodów dobrać zgodnie z wytycznymi karty katalogowej. Po zamontowaniu zaleca się sprawdzenie poprawności działania mechanizmu powrotnego.

FAQ

• Czy przełącznik posiada podświetlenie LED? Nie, model 9001KS53FBH13 nie jest wyposażony w podświetlenie – sygnalizacja pracy odbywa się wyłącznie poprzez położenie dźwigni.
• Jaki jest stopień ochrony tego przełącznika? Stopień ochrony IP66 – oznacza całkowitą pyłoszczelność oraz odporność na silne strugi wody, co pozwala na stosowanie w trudnych warunkach przemysłowych.
• Jaki jest tryb pracy styków w poszczególnych pozycjach? Przełącznik jest 3-pozycyjny z samoczynnym powrotem do środka. W pozycji środkowej oba styki (1NO i 1NC) znajdują się w stanie spoczynkowym (NO rozwarty, NC zwarty). Wychylenie dźwigni w lewą lub prawą stronę zmienia stan styków zgodnie z konfiguracją – dokładny schemat podłączenia znajduje się w dokumentacji producenta.
