Przełącznik 3 położeniowy podświetlany Fi-22mm pomarańczowyowy 24V NO NC | XB4BK135B5 Schneider Electric

Opis i Kluczowe Cechy

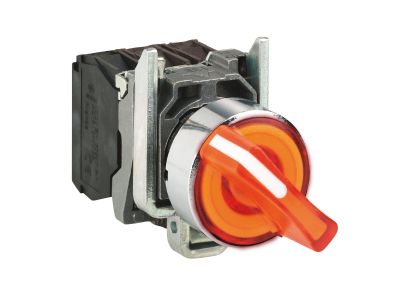

Przełącznik 3-położeniowy podświetlany w standardzie Fi-22mm, oznaczony symbolem XB4BK135B5, przeznaczony do sterowania i sygnalizacji w instalacjach przemysłowych. Wyposażony w styki NO i NC oraz pomarańczowe podświetlenie LED 24 V DC. Montaż ułatwia innowacyjny system blokowania główki i korpusu za pomocą pojedynczej śruby.

• Podświetlenie LED 24 V DC (kolor pomarańczowy): Wizualna identyfikacja stanu przełącznika – wyraźna sygnalizacja nawet w słabo oświetlonych warunkach przemysłowych.
• Styki NO i NC: Możliwość realizacji zarówno załączania (NO), jak i rozłączania (NC) obwodu w jednym urządzeniu, co zwiększa elastyczność układu sterowania.
• Trzy położenia przełącznika: Oferują trzy stany pracy (np. wyłączony – pozycja 1 – pozycja 2), idealne do wyboru trybu pracy maszyny lub sekwencji sterowania.
• Otwór montażowy 22 mm: Standardowy wymiar zgodny z wieloma panelami sterowniczymi i puszkami – szybka i uniwersalna instalacja.
• System blokowania z zatrzaskami (jedna śruba): Uproszczony montaż główki i korpusu – redukcja czasu pracy przy zachowaniu bezpiecznego połączenia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają niezawodność w typowych warunkach przemysłowych.

Zastosowanie

Przełącznik XB4BK135B5 sprawdza się w układach sterowania wymagających jednoznacznej sygnalizacji stanu oraz zmiany funkcji w trzech pozycjach. Dzięki stykom NO i NC może pracować zarówno jako załącznik, jak i rozłącznik.

• Sterowanie trybami pracy maszyn i urządzeń produkcyjnych (on-off-on).
• Sygnalizacja stanów procesów technologicznych (np. alarm, praca, postój).
• Przełączanie obwodów sterowniczych w panelach operatorskich w przemyśle motoryzacyjnym i budowlanym.
• Element automatyki w instalacjach budynkowych i maszynach specjalistycznych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przełącznik przeznaczony jest do montażu w otworze o średnicy 22 mm – po umieszczeniu główki należy dokręcić śrubę mocującą zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów dobrać do przewidywanego obciążenia styków.

FAQ

• Czy przełącznik jest podświetlany i jakiego koloru? Tak, dioda LED w kolorze pomarańczowym zasilana napięciem 24 V DC – ułatwia lokalizację i odczyt stanu w słabym oświetleniu.
• Jaki stopień ochrony (IP) ma ten model? Dane katalogowe nie zawierają informacji o stopniu ochrony – w typowych warunkach przemysłowych zaleca się instalację w obudowach o odpowiedniej szczelności. Szczegółowe parametry należy sprawdzić w dokumentacji producenta.
• Ile styków posiada przełącznik i w jaki sposób działają? Wyposażony jest w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). W zależności od położenia główki styki przełączają się, umożliwiając realizację funkcji załączania i rozłączania w trzech pozycjach.
