Przełącznik 2-pozycyjny zielony LED 110-120V metalowy stabilny 1NO + 1NC Harmony XB4 | XB4BK123G5 Schneider Electric

Opis i Kluczowe Cechy

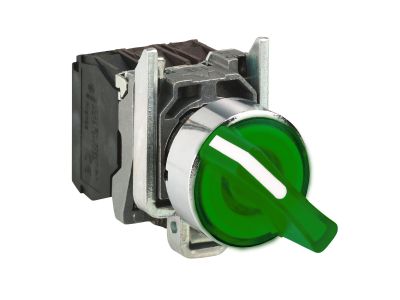

Przełącznik 2-pozycyjny Schneider Electric z serii Harmony XB4, model XB4BK123G5, to metalowy przełącznik z chromowaną obudową wyposażony w zieloną diodę LED przystosowaną do napięcia 110–120 V AC/DC. Urządzenie oferuje zestyk 1NO + 1NC z mechanicznym zaciskiem śrubowym oraz mechanizm zapadkowy zapewniający dwa stabilne położenia. Przeznaczone do montażu w otworze 22 mm, sprawdza się w aplikacjach wymagających wysokiej odporności środowiskowej i czytelnej sygnalizacji stanu pracy.

• Zielona dioda LED 110–120 V AC/DC o wysokiej jasności: Umożliwia błyskawiczną identyfikację stanu przełącznika nawet w silnie oświetlonych pomieszczeniach, zwiększając bezpieczeństwo obsługi maszyn.
• Styki 1NO + 1NC z mechanicznym zaciskiem śrubowym: Dają elastyczność w sterowaniu obwodami – jeden zestyk zwierny i jeden rozwierny – przy jednoczesnym zapewnieniu trwałego i pewnego połączenia przewodów.
• Mechanizm zapadkowy z 2 położeniami: Gwarantuje stabilne utrzymanie wybranego trybu pracy bez ryzyka przypadkowej zmiany, co jest kluczowe w aplikacjach sterowniczych.
• Stopień ochrony IP66 / IP67 / IP69 / IP69K: Odporność na pył, strumienie wody, uderzenia i wibracje – przełącznik nadaje się do pracy w trudnych warunkach przemysłowych, myjniach wysokociśnieniowych i strefach o dużym zapyleniu.
• Szeroki zakres temperatur pracy od –25°C do 70°C: Umożliwia bezawaryjne działanie w różnorodnych warunkach klimatycznych i procesowych.

Zgodność z Normami

Przełącznik Harmony XB4 został zaprojektowany zgodnie z wymaganiami europejskich norm oraz posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi dyrektywami. Produkt podlega rygorystycznym testom producenta w zakresie wytrzymałości mechanicznej, szczelności i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki solidnej konstrukcji, wysokiemu stopniowi ochrony i czytelnej sygnalizacji LED przełącznik sprawdza się w wielu aplikacjach przemysłowych i instalacyjnych.

• Sterowanie trybami pracy maszyn i urządzeń w przemyśle wytwórczym – wybór pomiędzy dwoma stanami (np. automat / ręczny).
• Podawanie impulsów sterujących do styczników, przekaźników lub sterowników PLC w szafach sterowniczych.
• Sygnalizacja stanu pracy w węzłach automatyki budynkowej i instalacjach przemysłowych, szczególnie w strefach o wysokiej wilgotności lub zapyleniu.
• Zastosowania w przemyśle spożywczym, chemicznym i rolnictwie, gdzie wymagana jest odporność na mycie pod wysokim ciśnieniem (IP69K).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przełącznik przeznaczony jest do montażu w otworze o średnicy 22 mm w płycie czołowej szafy lub pulpitu sterowniczego. Przekrój przewodów należy dobrać do spodziewanego obciążenia, a połączenia wykonać z użyciem mechanicznego zacisku śrubowego z momentem dokręcania zgodnym z dokumentacją techniczną.

FAQ

• Czy przełącznik jest podświetlany? Tak, przełącznik wyposażono w zieloną diodę LED przystosowaną do napięcia 110–120 V AC/DC. Dioda świeci w sposób ciągły po załączeniu, zapewniając wyraźną sygnalizację stanu.
• Jaki stopień ochrony ma przełącznik? Posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, co oznacza całkowitą odporność na pył, kurz, strumienie wody i mycie wysokociśnieniowe, a także wytrzymałość na uderzenia i wibracje.
• Czy przełącznik jest chwilowy (monostabilny) czy podtrzymywany (bistabilny)? Jest to przełącznik 2-pozycyjny z mechanizmem zapadkowym – utrzymuje wybrane położenie bez konieczności ciągłego przytrzymywania (tryb podtrzymywany).
