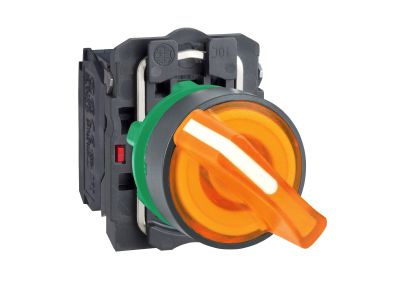

Przełącznik 2-pozycyjny pomarańczowy LED 24V Harmony XB5 | XB5AK125B5 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 2-pozycyjny Schneider Electric Harmony XB5 (symbol XB5AK125B5) z podświetleniem LED 24V w kolorze pomarańczowym to rozwiązanie przeznaczone do sterowania maszynami w wymagających środowiskach. Wyposażony w jeden styk NO i jeden styk NC, mechanizm zatrzymania (utrzymywany) oraz zaciski śrubowe, zapewnia niezawodną pracę w automatyce przemysłowej. Montowany w otworze 22 mm dzięki plastikowej, podwójnie izolowanej ramce.

• Podświetlenie LED 24V (pomarańczowe): Ułatwia lokalizację i odczyt pozycji przełącznika nawet przy słabym oświetleniu lub w całkowitej ciemności, zwiększając bezpieczeństwo obsługi.
• Stopień ochrony IP66, IP67, IP69, IP69K: Gwarantuje odporność na pył, strumienie wody, krótkotrwałe zanurzenie oraz mycie wysokociśnieniowe – przełącznik sprawdza się w trudnych warunkach, w tym w przemyśle spożywczym i chemicznym.
• Zakres temperatur pracy od -40°C do +70°C: Zapewnia stabilne działanie w ekstremalnych warunkach termicznych, od mroźnych hal po gorące strefy produkcyjne.
• Styki: 1NO + 1NC (zwierny + rozwierny): Umożliwiają realizację podstawowych funkcji sterowania (załącz/wyłącz) oraz sygnalizacji stanu w jednym urządzeniu, upraszczając okablowanie.
• Plastikowa, podwójnie izolowana ramka: Zapewnia odporność na środki chemiczne i zwiększa bezpieczeństwo elektryczne, a modułowa konstrukcja ułatwia późniejszą modyfikację i serwisowanie.

Zgodność z Normami

Przełącznik Schneider Electric Harmony XB5 spełnia wymagania europejskich norm dotyczących aparatury sterowniczej i sygnalizacyjnej. Posiada certyfikację CE oraz świadectwo morskie, co potwierdza jego przydatność w instalacjach okrętowych i offshore. Stopnie ochrony IP66, IP67, IP69 i IP69K odpowiadają standardom odporności na wnikanie pyłu i wody.

Zastosowanie

Przełącznik 2-pozycyjny XB5AK125B5 sprawdza się wszędzie tam, gdzie wymagane jest niezawodne, widoczne sterowanie w trudnych warunkach otoczenia. Dzięki wysokiej odporności na czynniki zewnętrzne i szerokiemu zakresowi temperatur znajduje zastosowanie w wielu gałęziach przemysłu.

• Sterowanie maszynami i urządzeniami przemysłowymi w halach produkcyjnych, szczególnie w środowiskach mokrych, zapylonych lub narażonych na mycie pod ciśnieniem.
• Sygnlizacja stanu i przełączanie trybów pracy w instalacjach offshore, portowych i okrętowych (certyfikacja morska).
• Automatyka budynkowa i sterowanie oświetleniem w strefach zewnętrznych, garażach czy parkingach narażonych na zmienne warunki atmosferyczne.
• Impulsy do styczników, przekaźników i sterowników PLC w szafach sterowniczych wymagających wizualnego potwierdzenia pozycji przełącznika.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm. Do podłączenia przewodów należy użyć zaleconego momentu dokręcania zacisków śrubowych (zgodnie z dokumentacją producenta). Przekrój przewodów dobrać do spodziewanego prądu obciążenia styków. Po instalacji sprawdzić poprawność działania i szczelność uszczelki w płycie czołowej.

FAQ

• Czy przełącznik jest podświetlany? Tak, posiada zintegrowaną diodę LED o napięciu 24 V w kolorze pomarańczowym. Światło widoczne jest przez soczewkę w przycisku, co ułatwia lokalizację w ciemności.
• Jaki jest stopień ochrony przełącznika? Przełącznik spełnia klasy IP66, IP67, IP69 oraz IP69K. Oznacza to pełną pyłoszczelność, ochronę przed silnymi strumieniami wody, krótkotrwałym zanurzeniem oraz myciem wysokociśnieniowym i parą.
• Czy przełącznik działa w trybie chwilowym czy zatrzymania? Jest to przełącznik 2-pozycyjny z mechanizmem zatrzymania (utrzymywany). Po ręcznym ustawieniu w jednej z pozycji pozostaje w niej do momentu ponownej zmiany – idealne do wyboru trybu pracy.
