Przełącznik 2-pozycyjny pokrętło Fi-22mm czarny 1Z 1R bez samopowrotu | XB4BD25 Schneider Electric

Opis i Kluczowe Cechy

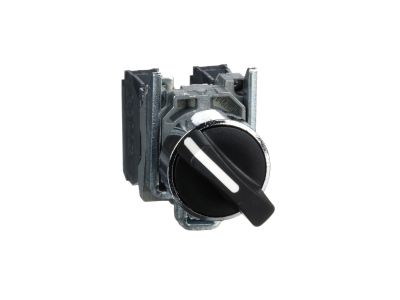

Przełącznik 2-pozycyjny Schneider Electric z serii Harmony XB4, o oznaczeniu katalogowym XB4BD25, to profesjonalne rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się standardową średnicą montażową wynoszącą 22 mm, co zapewnia pełną kompatybilność z powszechnie stosowanymi pulpitami sterowniczymi i obudowami maszyn. Wyposażony w chromowaną metalową ramkę, produkt wykazuje nadzwyczajną odporność na uszkodzenia mechaniczne oraz wibracje, co jest kluczowe w środowiskach o dużym natężeniu pracy maszyn ciężkich.

• Mechanizm blokujący: Przełącznik działa w trybie bez samopowrotu, co oznacza, że pozostaje w wybranej pozycji do czasu manualnej zmiany przez operatora, co jest niezbędne przy przełączaniu trybów pracy maszyn.
• Konfiguracja styków: Moduł posiada jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co pozwala na jednoczesne zamykanie i otwieranie niezależnych obwodów sterowania.
• Wytrzymałość środowiskowa: Dzięki certyfikatom IP66, IP67, IP69 oraz IP69K, urządzenie jest całkowicie pyłoszczelne i odporne na silne strumienie wody pod wysokim ciśnieniem oraz czyszczenie parowe.
• Szeroki zakres temperatur: Możliwość pracy w temperaturach od -40°C do +70°C sprawia, że przełącznik sprawdzi się zarówno w chłodniach, jak i w pobliżu pieców przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w warunkach narażenia na korozję i ekstremalne drgania. Zgodność z klasyfikacją Typ 4X według standardów NEMA gwarantuje dodatkową ochronę przed korozją w trudnych warunkach zewnętrznych. Urządzenie spełnia rygorystyczne normy dotyczące aparatury niskonapięciowej, co czyni je bezpiecznym wyborem dla integratorów systemów automatyki na całym świecie.

Zastosowanie

Przełącznik XB4BD25 znajduje szerokie zastosowanie w sektorze przemysłowym i infrastrukturalnym. Jest idealnym wyborem do paneli sterowniczych maszyn produkcyjnych, linii montażowych oraz systemów transportu bliskiego. Dzięki swojej modularnej budowie, doskonale nadaje się do:

• Systemów sterowania procesami technologicznymi, gdzie wymagana jest trwała zmiana stanu pracy (np. tryb ręczny/automatyczny).
• Przemysłu spożywczego i farmaceutycznego, dzięki odporności na mycie pod wysokim ciśnieniem (IP69K).
• Aplikacji morskich i offshore, gdzie występuje wysokie zasolenie i wilgotność.
• Rozdzielnic elektrycznych wymagających solidnych elementów manipulacyjnych o wysokiej trwałości mechanicznej.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wyposażeniem elektryka. Przełącznik montuje się w otworze o średnicy 22,5 mm. Dzięki zastosowaniu zacisków śrubowych, podłączenie przewodów jest pewne i trwałe. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zapewnić optymalny styk elektryczny. Moment dokręcania śrub powinien być zgodny z dokumentacją techniczną producenta, co zapobiega poluzowaniu się połączeń pod wpływem wibracji. Modularna konstrukcja pozwala na szybką wymianę bloku styków bez konieczności demontażu całego korpusu z pulpitu.

FAQ

• Czy przełącznik posiada funkcję samopowrotu? Nie, jest to model z mechanizmem blokującym (podtrzymaniem pozycji), co oznacza, że pokrętło zostaje w pozycji, w którą zostało ustawione.
• Czy produkt nadaje się do pracy na zewnątrz? Tak, wysoki stopień ochrony IP66/IP67 oraz szeroki zakres temperatur pracy pozwalają na bezpieczne użytkowanie zewnętrzne.
• Jaka jest średnica otworu montażowego? Przełącznik jest dedykowany do standardowych otworów o średnicy 22 mm.
• Czy można rozbudować konfigurację styków? Tak, modularna seria Harmony XB4 pozwala na dołożenie dodatkowych bloków styków w zależności od potrzeb aplikacji.
