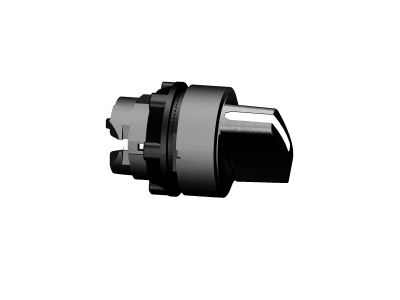

Przełącznik 2 pozycyjny fi22 czarny stabilny okrągły plastikowy Harmony XB5 (pakowane po 100 sztuk) | ZB5AD2TQ Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 2-pozycyjny ZB5AD2TQ z serii Harmony XB5 firmy Schneider Electric to element sterowniczy przeznaczony do montażu w panelach i rozdzielnicach. Wykonany z czarnego tworzywa sztucznego, ma okrągły kształt i standardową średnicę montażową 22 mm – zapewnia uniwersalność w zabudowie. Produkt oferowany w opakowaniu zbiorczym po 100 sztuk, co ułatwia zaopatrzenie instalatorów i serwisów.

• 2-pozycyjny przełącznik: Umożliwia wybór dwóch stanów pracy, np. załącz/wyłącz – stabilne utrzymanie pozycji zapewnia pewność sygnalizacji bez ryzyka przypadkowej zmiany.
• Średnica montażowa 22 mm: Pasuje do standardowych otworów w puszkach i panelach, co skraca czas instalacji i ułatwia wymianę w istniejących systemach.
• Trwały materiał – tworzywo sztuczne: Odporne na uszkodzenia mechaniczne i wpływy środowiska, gwarantuje długą żywotność w warunkach przemysłowych i budynkowych.
• Czarna kolorystyka: Neutralny wygląd pozwala na dopasowanie do większości paneli sterowniczych, a wyraźne oznaczenia pozycji zwiększają czytelność obsługi.
• Kompatybilność z serią Harmony XB5: Pełna zgodność z akcesoriami i głowicami tej linii (np. mocowania, pierścienie, oprawki) – łatwa rozbudowa i standaryzacja zaplecza magazynowego.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardem DIN (Deutsches Institut für Normung). Posiada oznaczenie CE i spełnia podstawowe dyrektywy unijne dotyczące niskiego napięcia oraz kompatybilności elektromagnetycznej. Wszystkie elementy serii Harmony XB5 są wytwarzane w systemie zarządzania jakością ISO 9001 i 14001.

Zastosowanie

Przełącznik 2-pozycyjny sprawdza się w obwodach sterowania, sygnalizacji i automatyki, zarówno w budynkach, jak i w lekkim przemyśle. Doskonale nadaje się do realizacji prostych funkcji wyboru stanu pracy bez potrzeby stosowania programatorów.

• Wybór trybu pracy urządzeń (np. ręczny/automatyczny) w szafach sterowniczych.
• Przełączanie obwodów sterowania styczników, przekaźników i modułów PLC.
• Syndromowanie stanów pracy w panelach operatorskich (sygnalizacja wizualna przy użyciu wskaźników).
• Proste funkcje załącz/wyłącz w automatyce budynkowej (oświetlenie, wentylacja, bramy).

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania w otworze o średnicy 22 mm na panelu (grubość panelu zgodna z dokumentacją producenta). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Przekrój przewodów dobrać do prądu roboczego – w przypadku braku danych w dokumentacji stosować się do standardowych zasad doboru dla obwodów sterowniczych (min. 0,75 mm²). Zaciski dokręcać zalecanym momentem, nie przekraczając wartości podanych w instrukcji produktu. Po montażu sprawdzić poprawność działania w obu pozycjach.

FAQ

• Czy przełącznik jest podświetlany? Nie, model ZB5AD2TQ to przełącznik bez podświetlenia. Do sygnalizacji wizualnej można zastosować dedykowane oprawki z lampkami LED z tej samej serii.
• Jaki stopień ochrony IP ma ten przełącznik? W danych produktu nie podano stopnia ochrony. Dla standardowych elementów serii Harmony XB5 montowanych w płycie czołowej deklarowany jest co najmniej IP66, jednak dla konkretnego modelu należy sprawdzić dokumentację techniczną.
• W jakim stanie znajduje się styk – chwilowy czy stabilny? Jest to przełącznik o działaniu stabilnym (nie chwilowym), co oznacza, że pozostaje w ustawionej pozycji (2-stanowy: bez samopowrotu). Nadaje się do wyboru trybów pracy, a nie do dzwonka czy impulsu.
