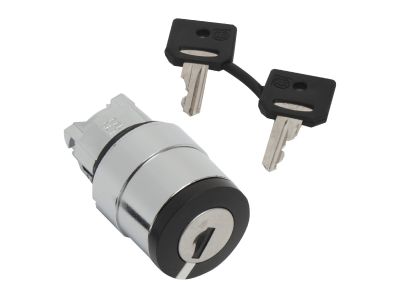

Przełącznik 2-pozycyjny Fi-22mm z kluczem stabilny Ronis 458A okrągły metalowy, Harmony XB4 | ZB4BG210 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 2-pozycyjny z kluczem Schneider Electric Harmony XB4 (symbol ZB4BG210) to solidne urządzenie sterownicze montowane w otworze 22 mm. Wyposażony w chromowaną metalową ramkę i mechanizm klucza (typ Ronis 458A) umożliwiający wyciągnięcie klucza wyłącznie w lewej pozycji – zapewnia to selektywny dostęp tylko dla uprawnionego personelu. Dzięki wysokiej odporności na kurz, wodę i uderzenia doskonale sprawdza się w trudnych warunkach przemysłowych.

• Stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X (NEMA): gwarantuje niezawodną pracę w środowiskach z zapyleniem, strugami wody, myciem ciśnieniowym i ekstremalnymi warunkami – idealny do przemysłu spożywczego, maszynowego i offshore.
• Metalowa, chromowana ramka: zwiększa odporność na uderzenia i wibracje, a jednocześnie nadaje estetyczny wygląd w instalacjach wymagających dużej wytrzymałości mechanicznej.
• Blokada kluczem z wyjmowaniem w lewej pozycji: uniemożliwia przypadkowe lub nieupoważnione przełączenie trybu pracy – zwiększa bezpieczeństwo maszyn i procesów.
• Szeroki zakres temperatur pracy (-40°C do +70°C): pozwala na stosowanie w halach przemysłowych, chłodniach i na zewnątrz bez ryzyka uszkodzenia elementów wewnętrznych.
• Certyfikacja morska i kompatybilność z otworami 22 mm: przełącznik spełnia rygorystyczne normy środowiskowe i łatwo integruje się z istniejącymi panelami sterowniczymi.

Zgodność z Normami

Przełącznik Schneider Electric Harmony XB4 ZB4BG210 posiada certyfikację morską oraz deklarację zgodności z międzynarodowymi standardami, potwierdzoną oznaczeniami CE. Urządzenie spełnia wymagania stopni ochrony IP66, IP67, IP69, IP69K oraz NEMA Typ 4X, co gwarantuje odporność na wnikanie pyłu, wody (również pod ciśnieniem) i korozję.

Zastosowanie

Przełącznik z kluczem znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, autoryzowane przełączanie trybów pracy maszyn i urządzeń. Sprawdzi się w:

• Sterowaniu głównym wyłącznikiem bezpieczeństwa – dostęp tylko dla personelu z kluczem.
• Przełączaniu trybów pracy (automatyczny/ręczny/serwis) w maszynach produkcyjnych i liniach technologicznych.
• Zabezpieczeniu rozdzielnic i szaf sterowniczych przed nieuprawnioną zmianą ustawień.
• Instalacjach morskich, offshore, przemyśle spożywczym i wszędzie tam, gdzie wymagana jest wysoka odporność na wodę i mycie ciśnieniowe.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przełącznik montuje się w otworze o średnicy 22 mm na panelu lub płycie czołowej. Moment dokręcania nakrętki montażowej oraz ewentualny moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego (zgodnie z normą IEC/EN 60204-1). Po zamontowaniu upewnij się, że klucz wyjmuje się tylko w lewej pozycji – jest to mechaniczne zabezpieczenie przed pomyłką.

FAQ

• Czy przełącznik jest podświetlany? Nie, model ZB4BG210 nie posiada wbudowanego podświetlenia. Jest to przełącznik 2-pozycyjny z kluczem, bez elementu świetlnego. W razie potrzeby sygnalizacji można zastosować kompatybilne moduły LED z serii Harmony XB4 (np. ze zintegrowanym transformatorem).
• Jaki jest stopień ochrony i czy nadaje się do pracy na zewnątrz? Stopień ochrony wynosi IP66/IP67/IP69/IP69K oraz NEMA Typ 4X. Przełącznik jest całkowicie pyłoszczelny i odporny na silne strugi wody, a także na mycie ciśnieniowe. Może być stosowany na zewnątrz, pod warunkiem zachowania zakresu temperatur -40°C do +70°C.
• Czy klucz można wyjąć w obu pozycjach? Nie. Mechanizm zaprojektowano tak, że klucz można wyciągnąć tylko w lewej pozycji. W prawej pozycji klucz jest zablokowany, co uniemożliwia przypadkowe wyjęcie i zmianę ustawienia. Jest to typowe zabezpieczenie stosowane w aplikacjach wymagających autoryzacji.
