Przełącznik 2-pozycyjny czarny stabilny kwadratowy Harmony XB6 | ZB6CD22 Schneider Electric

Opis i Kluczowe Cechy

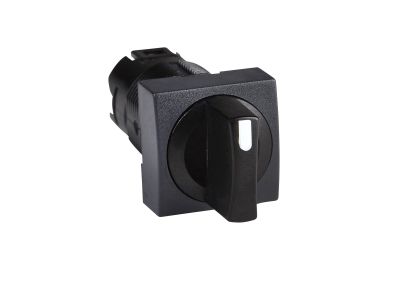

Przełącznik 2-pozycyjny stabilny kwadratowy Harmony XB6 (numer katalogowy ZB6CD22) to element sterowniczy przeznaczony do montażu w panelach operatorskich i rozdzielnicach. Czarna obudowa o kwadratowym kształcie zapewnia estetyczny wygląd i łatwe oznaczenie funkcji. Działanie stabilne oznacza, że po przełączeniu dźwignia pozostaje w wybranej pozycji, co ułatwia jednoznaczne sterowanie urządzeniami.

• 2-pozycyjny, stabilny: Po ustawieniu dźwigni w danej pozycji przełącznik utrzymuje stan bez konieczności ciągłego nacisku – idealny do wyboru trybów pracy.
• Seria Harmony XB6: Sprawdzona konstrukcja dedykowana do przemysłowych aplikacji sterowniczych, zapewniająca powtarzalność i trwałość łączeń.
• Kwadratowa obudowa, kolor czarny: Uniwersalny design pasujący do większości paneli; wysoki kontrast ułatwia odczyt etykiet.
• Kompatybilność z akcesoriami serii XB6: Możliwość rozbudowy o elementy sygnalizacyjne, blokady czy oznaczniki (w zależności od konfiguracji).
• Kompaktowa konstrukcja: Umożliwia montaż w ograniczonej przestrzeni na płycie czołowej panelu.

Zgodność z Normami

Przełącznik Harmony XB6 ZB6CD22 został zaprojektowany zgodnie z europejskimi normami dotyczącymi aparatury sterowniczej i sygnalizacyjnej. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku Unii Europejskiej. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik 2-pozycyjny stabilny znajduje zastosowanie wszędzie tam, gdzie operator musi wybrać jeden z dwóch stanów pracy urządzenia. Sprawdza się zarówno w prostych obwodach, jak i w złożonych systemach automatyki.

• Wyboru trybów pracy maszyn (np. ręczny/automatyczny) w panelach sterowniczych.
• Sterowania dwustanowego odbiorników (załącz/wyłącz) bez konieczności przytrzymywania elementu.
• Impulsów dla styczników, przekaźników lub wejść PLC – w przypadku konfiguracji przełącznika z zestykami chwilowymi (wymaga sprawdzenia wersji).
• W systemach automatyki budynkowej do wyboru stref oświetlenia lub trybów wentylacji.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji.

• Element przeznaczony jest do montażu w otworze panelu (typowy wycięcie Ø22 mm dla serii XB6 – należy zweryfikować w karcie katalogowej).
• Dokręcanie nakrętki mocującej wykonaj momentem podanym w dokumentacji producenta, aby nie uszkodzić obudowy.
• Przekrój przewodów łączących należy dobrać do obciążenia prądowego zgodnie z obowiązującymi normami.
• Upewnij się, że konfiguracja styków (stabilna/chwilowa) odpowiada potrzebom aplikacji – w razie wątpliwości skonsultuj się z dokumentacją.

FAQ

• Czy przełącznik jest stabilny, czy chwilowy? Zgodnie z nazwą jest to przełącznik stabilny – po ustawieniu dźwigni w pozycji pozostaje w niej bez konieczności nacisku. Do zastosowań chwilowych należy wybrać odpowiedni wariant (np. ze sprężyną powrotną).
• Jaki jest stopień ochrony obudowy (IP)? W dostarczonych danych nie określono konkretnego stopnia IP. Dla aparatury montowanej w rozdzielnicach i panelach zamykanych standardem jest IP20 (ochrona przed dotknięciem). Szczegółowe parametry dla danego modelu należy sprawdzić w oficjalnej karcie katalogowej producenta.
• Czy przełącznik jest podświetlany? Brak informacji o podświetleniu dla modelu ZB6CD22. W serii Harmony XB6 dostępne są warianty z diodą LED, jednak wymagają one innego symbolu lub dodatkowego modułu świetlnego – prosimy o weryfikację w ofercie.
