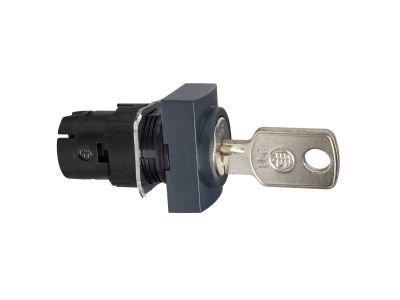

Przełącznik 2-pozycyjny czarny stabilny klucz środek prostokątny Harmony XB6 | ZB6DGB Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 2-pozycyjny z kluczem Harmony XB6, symbol ZB6DGB, przeznaczony do montażu w otworze o średnicy 16 mm. Wyposażony w zamek Ronis 200, który umożliwia wyjęcie klucza wyłącznie w pozycji środkowej – zwiększa to bezpieczeństwo eksploatacji poprzez uniemożliwienie przypadkowej zmiany położenia. Stabilna, czarna konstrukcja z prostokątnym kluczem zapewnia trwałość w środowisku przemysłowym.

• 2 położenia stabilne: Umożliwiają dwie wyraźne pozycje przełączania (np. WYŁ./ZAŁ.) bez konieczności przytrzymywania – idealne do sterowania maszynami.
• Klucz Ronis 200 wyjmowany w pozycji środkowej: Zapobiega nieautoryzowanemu użyciu oraz gubieniu klucza – przełącznik pozostaje zablokowany, gdy klucz jest wyjęty.
• Średnica montażowa 16 mm: Kompaktowy wymiar ułatwia instalację w standardowych otworach paneli sterowniczych, oszczędzając miejsce na płycie czołowej.
• Czarny kolor i prostokątny klucz: Wyraźne oznaczenie wizualne, ułatwiające identyfikację w rozdzielnicach i szafach sterowniczych.
• Solidna konstrukcja: Przeznaczona do pracy w warunkach przemysłowych – odporna na wibracje i wielokrotne użycie.

Zgodność z Normami

Produkt należy do gamy Harmony XB6 firmy Schneider Electric i jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Brak szczegółowych numerów norm w dostarczonych danych, dlatego przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Przełącznik z kluczem Harmony XB6 ZB6DGB znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i jednoznaczne przełączanie obwodów sterowniczych, szczególnie w aplikacjach wymagających ochrony przed niepowołanym dostępem.

• Sterowanie urządzeniami przemysłowymi (np. rozruch/zatrzymanie maszyn) z zabezpieczeniem przed przypadkowym użyciem.
• Panel operatorski w szafach sterowniczych i rozdzielnicach – jako element blokady lub wyboru trybu pracy.
• Systemy automatyki budynkowej – przełączanie trybów oświetlenia lub wentylacji w strefach o ograniczonym dostępie.
• Sygnalizacja pozycji w obwodach bezpieczeństwa – wykorzystanie wyjścia stykowego (w zależności od konfiguracji) do przekazania informacji do PLC lub przekaźników.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przełącznik montuje się w otworze o średnicy 16 mm (zgodnym z panelem czołowym). Do zamocowania użyj odpowiedniej nakrętki (w zestawie lub dobrać zgodnie z dokumentacją). Przekrój przewodów podłączeniowych dobierz do spodziewanego prądu obciążenia – szczegółowe dane dotyczące obciążalności styków znajdziesz w karcie katalogowej producenta. Moment dokręcania zacisków – stosuj się do instrukcji dołączonej do produktu. Po montażu sprawdź poprawność działania i blokadę klucza.

FAQ

• Czy przełącznik jest podświetlany? Nie, model ZB6DGB nie posiada wbudowanego podświetlenia. Jest to wersja wyłącznie mechaniczna, przeznaczona do pracy bez elementów świetlnych.
• Jaki jest stopień ochrony (IP) tego przełącznika? Dane wejściowe nie zawierają informacji o stopniu ochrony. Standardowo dla aparatury panelowej przyjmuje się IP20, ale szczegóły należy sprawdzić w dokumentacji technicznej producenta.
• W jakiej pozycji wyjmuje się klucz? Klucz można wyjąć wyłącznie w pozycji środkowej (neutralnej) przełącznika. Po ustawieniu w pozycji 1 lub 2 klucz jest zablokowany i nie można go wyciągnąć.
