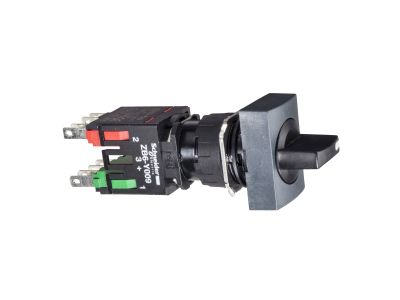

Przełącznik 2-pozycyjny czarny bez podśw. piórko krótkie stabilny NO+NC prostokątny Harmony XB6 | XB6DD225B Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 2-pozycyjny z gamy Harmony XB6 (symbol XB6DD225B) to kompaktowy element sterowniczy o średnicy montażowej 16 mm, wyposażony w zestyk normalnie otwarty (NO) i normalnie zamknięty (NC) o działaniu wolnym. Prostokątna główka z krótkim „piórkiem” (dźwignią) zapewnia stabilne mocowanie w dwóch położeniach, a czarny kolor obudowy sprawia, że przyrząd dobrze komponuje się w rozdzielnicach i pulpitach sterowniczych. Dzięki pracy w dowolnym położeniu montażowym przełącznik jest uniwersalny w zastosowaniach przemysłowych i budynkowych.

• Zestyk NO+NC (działanie wolne): Umożliwia jednoczesne załączanie i rozłączanie dwóch niezależnych obwodów – idealne do sygnalizacji stanu lub przekaźników logicznych.
• Średnica montażowa 16 mm: Pasuje do standardowych otworów w panelach i obudowach, ułatwia szybki montaż bez konieczności stosowania dodatkowych adapterów.
• 2 stabilne położenia pracy: Przełącznik pozostaje w wybranej pozycji bez konieczności ciągłego nacisku, co zwiększa bezpieczeństwo obsługi.
• Kształt główki prostokątny z krótkim piórkiem: Ergonomiczny uchwyt ułatwia zmianę położenia nawet przy ograniczonej przestrzeni na panelu.
• Praca w każdym położeniu montażowym: Możliwość instalacji w orientacji pionowej, poziomej lub pod kątem – bez wpływu na działanie styków.

Zgodność z Normami

Produkt należy do gamy Harmony XB6 firmy Schneider Electric i został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Brak w dostarczonych danych szczegółowych numerów norm – zaleca się weryfikację w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik XB6DD225B sprawdza się w aplikacjach wymagających niezawodnego przełączania sygnałów sterujących i sygnalizacyjnych. Dzięki kompaktowej budowie i dwóm niezależnym stykom znajduje zastosowanie w wielu obwodach automatyki.

• Sterowanie sygnalizacją świetlną lub akustyczną w rozdzielnicach i na pulpitach operatorskich.
• Przekazywanie impulsów do styczników, przekaźników lub modułów PLC w szafach sterowniczych.
• Ręczne przełączanie trybów pracy (np. auto/ręczne) w układach automatyki budynkowej.
• Sygnalizacja stanu w systemach bezpieczeństwa i alarmowych (wykorzystanie styku NC do monitorowania rozłączenia).

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Element mocuje się w otworze o średnicy 16 mm w panelu lub obudowie. Do podłączenia przewodów należy stosować narzędzia zalecane przez producenta, a moment dokręcania śrub zacisków dostosować do wartości podanej w dokumentacji technicznej. Przekrój przewodów dobrać zgodnie z przewidywanym prądem obciążenia – parametry znamionowe prądowe i napięciowe należy sprawdzić w karcie katalogowej konkretnego egzemplarza. Przed pierwszym uruchomieniem sprawdzić poprawność działania styków w obu położeniach.

FAQ

• Czy przełącznik jest podświetlany? Nie, model XB6DD225B nie posiada podświetlenia LED. Przeznaczony jest do zastosowań, gdzie sygnalizacja stanu realizowana jest przez zewnętrzne elementy świetlne.
• Jaki jest stopień ochrony tego przełącznika? W dostarczonych danych nie podano konkretnej wartości IP. Dla aparatury montowanej w rozdzielnicach standardowo przyjmuje się stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wilgocią). Aby uzyskać dokładne informacje, należy sprawdzić dokumentację producenta.
• Co oznacza „działanie wolne” styków? Działanie wolne (slow-action) oznacza, że zestyk zamyka się i otwiera w sposób niebłyskawiczny – w przeciwieństwie do styków szybkozwarciowych. Wpływa to na mniejszą trwałość przy dużych prądach, ale zapewnia pewne przełączanie przy małych sygnałach, idealne w obwodach sterowniczych i PLC.
