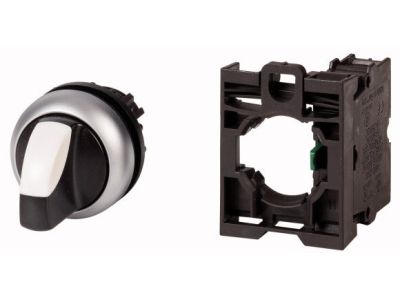

Przełącznik 1Z, 2 położenia, M22-WRK/K10, czarny RMQ-Titan | 216518 Eaton

Opis i Kluczowe Cechy

Przełącznik piórkowy EATON o numerze katalogowym 216518 to zaawansowany element sterowniczy z renomowanej serii RMQ-Titan, zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się dwoma stabilnymi położeniami pracy oraz wyposażone jest w jeden styk zwierny (1Z/NO), co pozwala na precyzyjne zamykanie obwodu elektrycznego w wybranej pozycji. Kluczowym atutem produktu jest jego ekstremalna odporność na czynniki zewnętrzne, potwierdzona stopniami ochrony IP67 oraz IP69K. Oznacza to, że aparat jest nie tylko całkowicie pyłoszczelny i odporny na zanurzenie, ale może być również poddawany czyszczeniu strumieniem wody pod wysokim ciśnieniem i o wysokiej temperaturze, co jest standardem w przemyśle spożywczym i chemicznym.

• Konstrukcja modułowa: System M22 pozwala na łatwą rozbudowę o dodatkowe styki pomocnicze.
• Wytrzymałość mechaniczna: Wysoka odporność na udary i wibracje gwarantuje ciągłość pracy maszyn nawet w trudnych warunkach warsztatowych.
• Ergonomia: Czarny kolor pokrętła oraz wyraźny skok mechanizmu zapewniają operatorowi pewną informację zwrotną o stanie przełączenia.
• Bezpieczeństwo: Zintegrowany układ połączeń ochronnych podnosi standardy bezpieczeństwa eksploatacji i minimalizuje ryzyko awarii.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm dotyczących aparatury niskonapięciowej, w tym IEC/EN 60947. Dzięki zastosowaniu materiałów odpornych na ścieranie oraz wysokiej jakości komponentów stykowych, przełącznik M22-WRK/K10 posiada certyfikację dopuszczającą go do użytku w instalacjach o krytycznym znaczeniu dla bezpieczeństwa procesowego. Stopień ochrony IP69K jest zgodny z normą DIN 40050-9, co czyni go idealnym rozwiązaniem do aplikacji wymagających częstej dezynfekcji i mycia ciśnieniowego.

Zastosowanie

Przełącznik RMQ-Titan znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej i przemysłowej. Jest dedykowany do montażu w:

• Tablicach rozdzielczych: Jako główny element sterujący trybami pracy maszyn (np. tryb ręczny/automatyczny).
• Pulpitach operatorskich: W systemach sterowania liniami produkcyjnymi, gdzie wymagana jest wysoka trwałość mechaniczna.
• Premyśle spożywczym: Dzięki odporności na agresywne środki czyszczące i wysoką temperaturę.
• Maszynach mobilnych: Gdzie występują silne wibracje i narażenie na zmienne warunki atmosferyczne.

Wskazówki Montażowe

Montaż urządzenia odbywa się w standardowym otworze montażowym o średnicy 22,5 mm, co zapewnia kompatybilność z większością obudów i szaf sterowniczych dostępnych na rynku. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania pierścienia mocującego, aby zapewnić pełną szczelność uszczelki czołowej. Podłączenie przewodów do bloku styków K10 (1Z) powinno być wykonane zgodnie ze schematem, przy zachowaniu odpowiedniego przekroju żył, co gwarantuje stabilne przesyłanie sygnałów sterujących bez ryzyka przegrzania punktów stykowych. System zatrzaskowy pozwala na szybki montaż adaptera mocującego i elementów stykowych bez użycia specjalistycznych narzędzi.

FAQ

• Czy przełącznik posiada podświetlenie? Model M22-WRK/K10 w wersji podstawowej jest przełącznikiem niepodświetlanym, jednak seria RMQ-Titan umożliwia zastosowanie elementów LED w przypadku wyboru wersji z transparentnym pokrętłem.
• Jaka jest różnica między IP67 a IP69K? IP67 gwarantuje ochronę przed krótkotrwałym zanurzeniem w wodzie, natomiast IP69K zapewnia ochronę przed silnym strumieniem wody pod ciśnieniem (80-100 bar) i w wysokiej temperaturze (do +80°C).
• Czy mogę dołożyć drugi styk do tego przełącznika? Tak, dzięki modułowej budowie systemu M22, do adaptera mocującego można dołączyć dodatkowe bloki styków (np. M22-K01 lub kolejny M22-K10).
