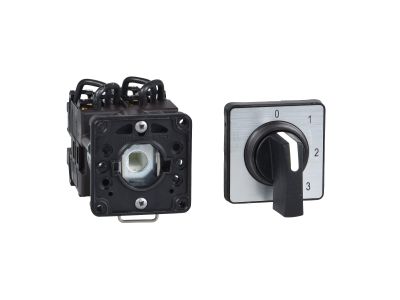

Przełącznik 1P 5POŁO+'0' PC 12 A | K1E005QCH Schneider Electric

Opis i Kluczowe Cechy

Przełącznik 1-biegunowy 5+0, oznaczony symbolem K1E005QCH, został zaprojektowany do niezawodnego przełączania obwodów o prądzie znamionowym 12 A. Dzięki sześciu pozycjom (pięć roboczych + pozycja wyłączenia „0”) umożliwia elastyczne sterowanie odbiornikami w instalacjach modułowych.

• 1 biegun (1P): Umożliwia przełączanie jednego przewodu fazowego, co wystarcza w podstawowych obwodach sterowania i zasilania.
• 5 pozycji roboczych + pozycja „0”: Zapewnia szeroki wybór stanów pracy, ułatwiając wielostopniowe sterowanie lub zmianę funkcji bez konieczności stosowania dodatkowych elementów.
• Prąd znamionowy 12 A: Gwarantuje bezpieczną i stabilną pracę w obwodach o obciążeniu do 12 amperów, redukując ryzyko przegrzania styków.
• Konstrukcja modułowa: Przystosowana do montażu w rozdzielnicach na szynie TH35, co zapewnia łatwą integrację z inną aparaturą modułową.
• Trwała mechanicznie obudowa: Odporna na typowe warunki pracy w rozdzielnicach, zapewniająca długą żywotność urządzenia.

Zgodność z Normami

Przełącznik spełnia wymagania europejskich dyrektyw i posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Urządzenie jest przeznaczone do stosowania w instalacjach niskonapięciowych zgodnych z ogólnymi standardami DIN.

Zastosowanie

Dzięki wielopozycyjnej budowie przełącznik K1E005QCH sprawdza się w różnorodnych zastosowaniach sterowniczych i sygnalizacyjnych, szczególnie tam, gdzie potrzebny jest wybór jednego z kilku stanów pracy.

• Sterowanie odbiornikami wymagającymi zmiany trybu pracy (np. wentylatory, ogrzewanie, oświetlenie wielostopniowe).
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w układach automatyki budynkowej.
• Przełączanie zakresów pomiarowych lub sygnalizacja stanów w pulpitach operatorskich.
• Zastosowanie jako przełącznik wyboru trybu w rozdzielnicach elektrycznych – od ręcznego po automatyczny.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przełącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Mocowanie oraz moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobieraj do prądu obciążenia – dla prądu 12 A zalecany przekrój minimum 1,5 mm². Po zamontowaniu sprawdź poprawność działania we wszystkich pozycjach.

FAQ

• Czy przełącznik ma podświetlenie? W dostępnych danych nie ma informacji o podświetleniu. W razie potrzeby sprawdź dokumentację producenta lub zamów oddzielny wskaźnik.
• Jaki jest stopień ochrony (IP)? Producent nie podał stopnia ochrony. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20 – chyba że dokumentacja wskazuje inaczej.
• Jakie jest napięcie znamionowe? Na podstawie dostępnych danych nie można określić napięcia znamionowego. Przełącznik jest przeznaczony do prądu 12 A – przy doborze napięcia stosuj się do ogólnych zaleceń dla aparatury modułowej (zwykle do 250 V AC).
