Przełącznik 1-0-2 2x4P 40A, QM40/3N QM | 1319970 Eaton

Alternatywny kod produktu: QM40/3N

Opis i Kluczowe Cechy

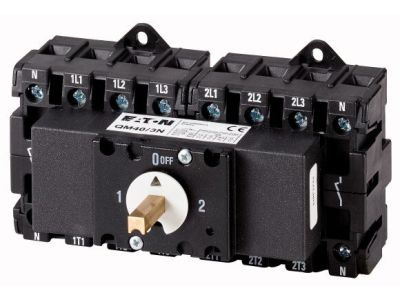

Przełącznik 1-0-2 QM40/3N to rozłącznik izolacyjny wyposażony w dwa zestawy styków 4-biegunowych (3P + przełączalny N). Dzięki prądowi termicznemu Ithe 40A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu. Kwadratowa oś 6 mm ułatwia montaż pokręteł i napędów. Urządzenie stosowane m.in. do przełączania między dwoma źródłami zasilania.

• Prąd termiczny Ithe 40 A: gwarantuje niezawodną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• 2 x 4-biegunowy (3P+N przełączalny): umożliwia przełączanie dwóch niezależnych obwodów trójfazowych z neutralnym w jednym urządzeniu.
• Trzy stabilne położenia (1-0-2): pozwalają na wybór źródła 1, wyłączenie (funkcja rozłącznika izolacyjnego) i wybór źródła 2.
• Kwadratowa oś 6 mm: zapewnia kompatybilność z typowymi pokrętłami i napędami, ułatwiając integrację w szafach sterowniczych.
• Funkcja rozłącznika izolacyjnego: w położeniu 0 zapewnia bezpieczne odłączenie napięcia dla celów serwisowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z przepisami bezpieczeństwa.

Zastosowanie

Przełącznik QM40/3N znajduje zastosowanie wszędzie tam, gdzie potrzebna jest ręczna zmiana źródła zasilania oraz odcięcie napięcia w obwodach trójfazowych z neutralnym.

• Przełączanie między siecią energetyczną a agregatem prądotwórczym w obiektach przemysłowych i komercyjnych.
• Ręczne wyłączanie i przełączanie obwodów zasilania w szafach sterowniczych i rozdzielnicach.
• Sterowanie dwoma niezależnymi obwodami odbiorników 3-fazowych (np. silniki, nagrzewnice).
• Zastosowanie w automatyce budynkowej jako rozłącznik izolacyjny dla systemów zasilania awaryjnego.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przełącznik przeznaczony jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją producenta. Przed rozpoczęciem prac należy upewnić się, że instalacja jest wyłączona spod napięcia.

FAQ

• Czy przełącznik jest podświetlany? W dostępnych danych producent nie podaje informacji o podświetleniu. Należy sprawdzić kartę katalogową lub skontaktować się z dostawcą.
• Jaki jest stopień ochrony IP? Producent nie określił stopnia ochrony w udostępnionych materiałach. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20, jednak ostateczny stopień zależy od obudowy.
• Jaki jest tryb pracy styku? Przełącznik pracuje w trybie 1-0-2, czyli trzech stabilnych położeń: I (źródło nr 1 załączone), 0 (oba źródła wyłączone – funkcja izolacji), II (źródło nr 2 załączone).
