Przełącznik 1-0-2 2x4P 100A, QM100/3N QM | 1319916 Eaton

Alternatywny kod produktu: QM100/3N

Opis i Kluczowe Cechy

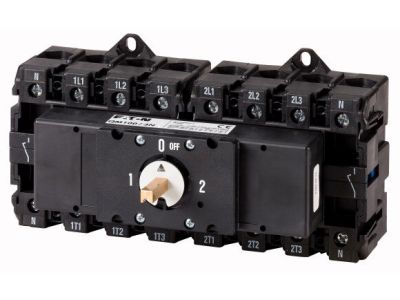

Rozłącznik izolacyjny QM100/3N o symbolu 1319916 to przełącznik w konfiguracji 1-0-2, wyposażony w 2 x 4 bieguny (3P + przełączalny neutralny). Jego prąd termiczny Ithe wynosi 100 A, co gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Urządzenie posiada kwadratową oś 6 mm, co ułatwia montaż typowych pokręteł i dźwigni. Szerokość modułu: standardowa dla rozłączników tej wielkości (szczegółowe wymiary w dokumentacji).

• Prąd termiczny Ithe 100 A: Umożliwia niezawodną izolację i rozłączanie obwodów o dużym poborze prądu, zapewniając wysoki margines bezpieczeństwa.
• 2 x 4-biegunowy (3P + N przełączalny): Pełna kontrola nad wszystkimi fazami i przewodem neutralnym w jednym urządzeniu – idealne do sieci trójfazowych z wydzielonym N.
• Funkcja przełącznika 1-0-2: Trzy stabilne pozycje umożliwiają wybór źródła zasilania, przełączenie między obwodami lub bezpieczne odłączenie.
• Kwadratowa oś 6 mm: Standardowy wymiar pozwala na szybki montaż akcesoriów operatorskich (np. pokręteł, dźwigni) dostępnych na rynku.
• Konstrukcja rozłącznika izolacyjnego: Spełnia wymogi bezpiecznego odłączania obwodów – widoczna przerwa styków i brak możliwości przypadkowego załączenia.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z obowiązującymi normami europejskimi (standard DIN) oraz posiada certyfikat CE. Przeznaczone do stosowania w instalacjach niskiego napięcia. Dla szczegółowych wymagań normatywnych zaleca się sprawdzenie karty katalogowej producenta.

Zastosowanie

Rozłącznik izolacyjny QM100/3N znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest bezpieczne odłączanie obwodów trójfazowych z neutralnym. Idealnie sprawdza się w:

• Bezpiecznym odłączaniu całych sekcji instalacji elektrycznej podczas prac konserwacyjnych.
• Przełączaniu między dwoma źródłami zasilania (np. sieć – agregat) w układach 1-0-2.
• Sterowaniu odbiornikami przemysłowymi o dużym poborze prądu, gdzie konieczna jest izolacja galwaniczna.
• Automatyce budynkowej i rozdzielnicach szaf sterowniczych – jako główny wyłącznik lub przełącznik funkcyjny.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu 100 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – stosuj się do wartości podanych w dokumentacji technicznej producenta (zwykle od 2,5 do 4,0 Nm w zależności od przekroju). Po zakończeniu montażu sprawdź działanie wszystkich pozycji przełącznika.

FAQ

• Czy rozłącznik posiada podświetlenie? Nie, przełącznik QM100/3N nie jest wyposażony we wbudowane podświetlenie. W razie potrzeby sygnalizacji stanu można zastosować zewnętrzny wskaźnik napięcia.
• Jaki jest stopień ochrony (IP) tego rozłącznika? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy osiąga IP20 (ochrona przed dotknięciem palcem). Dokładną wartość należy sprawdzić w pełnej dokumentacji urządzenia.
• W jakim trybie pracy działa styk (NO/NC)? Przełącznik 1-0-2 to przełącznik wielopozycyjny, nie jest to styk bistabilny. W pozycji „1” zamyka jeden obwód, w pozycji „2” zamyka drugi, a w „0” oba są rozwarte (izolacja). Jest to typowe dla rozłączników izolacyjnych z funkcją przełączania.
